森精機製作所 MV-40E 立型マシニングセンタ 2001年式　査定・買取させていただきました。

今日はMV-40Eを詳しくご紹介します。
森精機　コンパクト型40番主軸のマシニングセンタのモデル遍歴は

1985年頃～　MV-Junior
1993年頃～　MV-40M
1995年頃～　FRONTIER-M1
1998年頃～　MV-40E

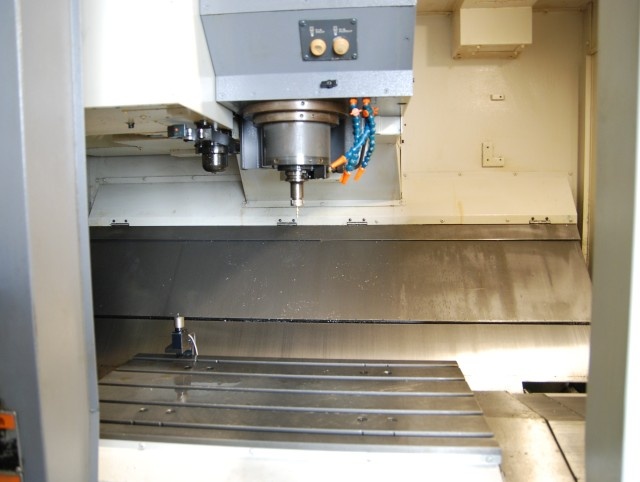

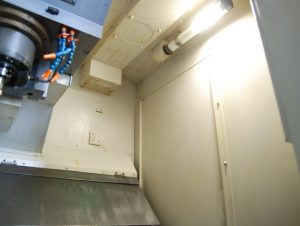

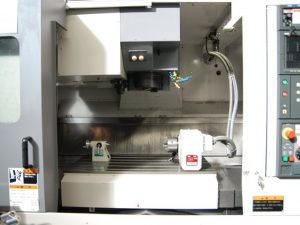

立型マシニングセンタMVシリーズの設計ポリシーは「性能は１クラス上、サイズは小さく」製造現場の声をフィードバックされた設計で省スペースかつ省電力です。そのなかでも一番小さなモデルです。MV-40Eは1998年頃～2001年頃まで製造されておりました。40番主軸マシニングセンタの中では最もコンパクトなモデルです。加工エリアの全周囲をカバーで覆うスタイルを標準で装備。切り屑や切削油が周囲に飛び散ることを防きます。

FRONTIER-M1(1995年カタログ)とMV-40E(2000年カタログ)の比較表です。

以上、メカ的スペックはあまり変わりがありませんが鋳物構造を見直しているとの事で、機械の高さた120ｍｍ高くなっている事と、機械の総重量が600kg重くなりました。

また、大きな変更ポイントは標準クーラントタンクの容量が２倍になりました。そして、NCのスペックが良くなっている事と拡張性が高くなりオプション装備品が多く選べるようになりました。

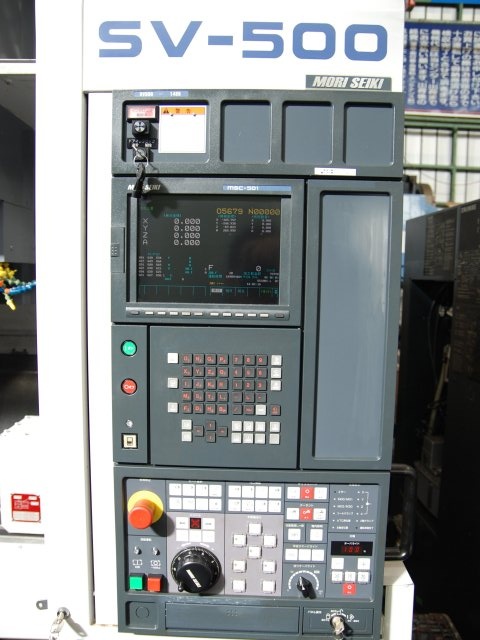

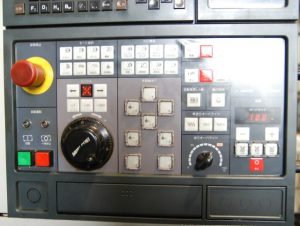

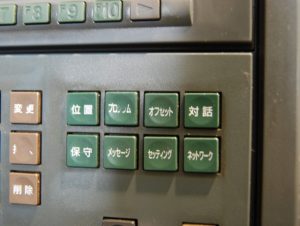

・前ドアカバー部分に張り付いた集中操作盤。ヒンジで90度まで可動するようになりました。(先代のFRONTIER-M1は60度）

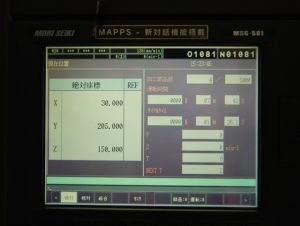

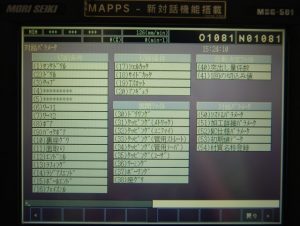

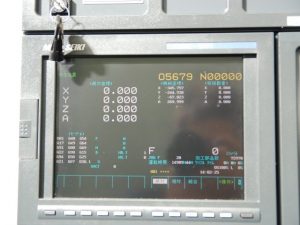

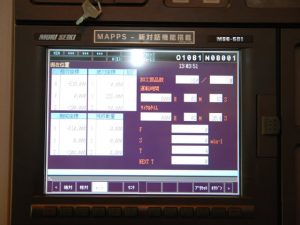

・CNC装置はMORIC-MSC-500(FANUC-21iMA)です。プログラム記憶容量は160メートル。操作盤横にRS-252Cケーブル接続コネクタが標準装備。PCカードスロットを装備しており、オプションを選択することによって使えるようになります。	・先行制御機能とデータサーバ機能がオプションで選べるようになりました。NC装置が進化しております。
	・新しい主軸モーター(7.5/5.5kW)が採用され、主軸の起動と停止時間が大幅に短縮されました。リジットタップ(ダイレクトタップ)が標準装備になっております。タップは4000min-1の高速タップが可能です。

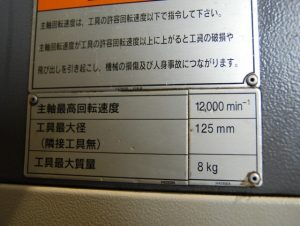

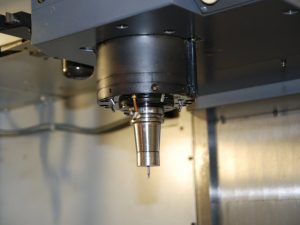

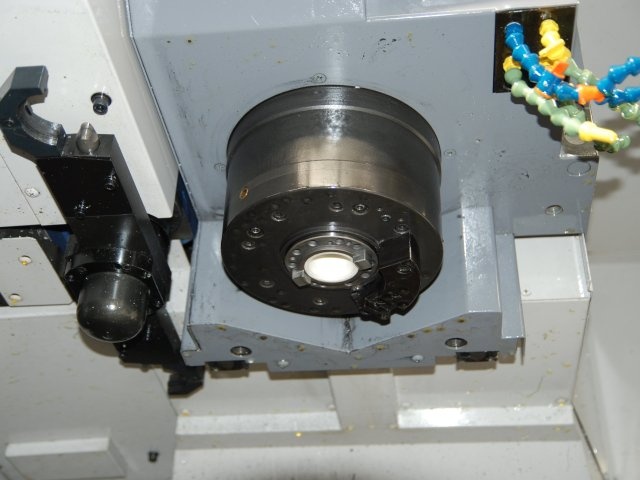

・主軸は耐摩耗性能に優れた高強度セラミックスピンドルを採用。	・標準の主軸回転数は8000rpm。モーターはAC5.5kw。オプションで12,000rpm(AC7.5kw)があります。

MV-40E　多彩な拡張オプション
・X軸Y軸の送り系はリニアガイド案内方式。早送り速度はXY軸が20m/min、Z軸が12m/min。X軸Y軸Z軸ともにφ40mmのボールねじを採用。

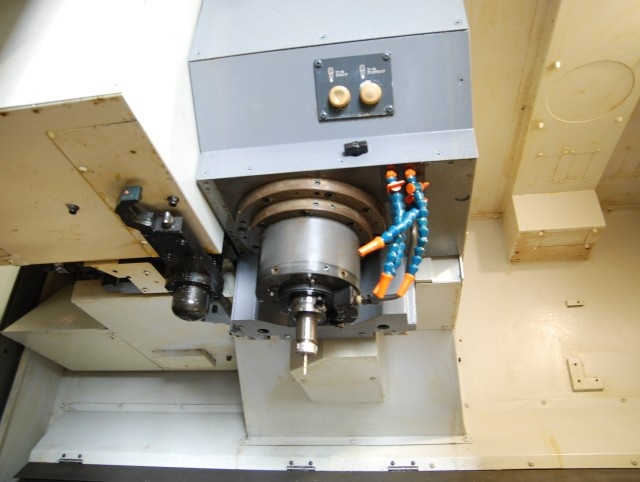

・主軸はMVシリーズ譲りののD.D.Sモーターを採用しています。(ダイテクト・ドライブ・スピンドル)。ベルトを介さず主軸を直接駆動する為、振動の少ない高速回転が可能。またダイレクトドライブ機構により低速度から高速度域までパワフルなトルクを発揮。

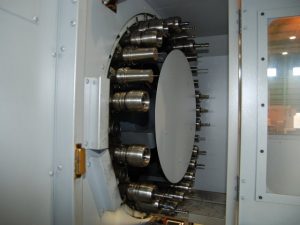

・ATCは20本。OPで30本もあり。ツールtoツールは1.5秒。	・ATCはFRONTIER同様に側面の扉を開けてアクセスすることができない

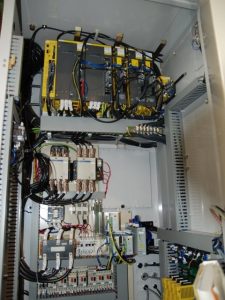

・520Lの大容量クーラントタンク。	すっきりした配電盤

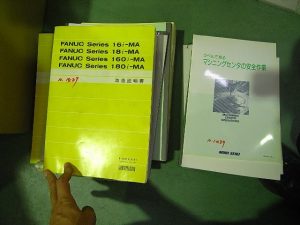

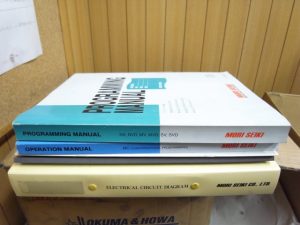

	取扱説明書

以上　森精機　立型マシニングセンタ　MV-40E　のご紹介した。

この商品は【売約済み】です。

我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。

いつもネットをご覧いただき、誠にありがとうございます。
森精機製作所 MV-Junior 立型マシニングセンタ 1990年式　査定・買取させていただきました。

​参考：ラム型ヘッド構造(MV-40)
MV-Juniorは主軸ヘッドはラム型ヘッドを採用しています。上下ガイドから主軸中心線までの距離を短くして熱変位を最小に抑えるための機械構造です。​

森精機はテレビCMでもお馴染みの会社です。 森精機マシニングセンタMVシリーズは、誰もが必ず知っている日本を代表する名機です。
	今日はMV-Juniorを詳しくご紹介します。
立型マシニングセンタMVシリーズの設計ポリシーは「性能は１クラス上、サイズは小さく」製造現場の声をフィードバックされた設計で省スペースかつ省電力です。そのなかでも一番小さなモデルです。
MV-Junior 後期
MV-Juniorは、森精機の中でも10年近く販売されたロングセラー機の為、何度かのマイナーチェンジを実施しており、同じモデル名でもNCの型式や主軸のメカニズムの変更。オプション装備品の選択項目の追加などによりマシンがバージョンアップして行きました。今回査定・買取させていただいたMV-Juniorは1990年に製造されたモデルでした。CNC装置にFANUC-0Mが採用された後期のモデルになります。

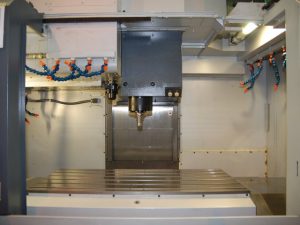

森精機MV-Juniorは40番主軸マシニングセンタの中では最もコンパクトなモデルです。今回の機械はフルカバー(加工エリアの全周囲をカバーで覆うスタイル。メーカーでの呼称：コンプリートカバー)装備しておりました。現在のクリーンで安全なマシニングセンタのスタイルになっております。
・集中ペンダント式の操作盤。
CNC装置はMF-M4(FANUC-0M)です。位置決めは同時３軸で動きますが、円弧補間などの加工については同時２軸制御になります。また、同時３軸制御ヘリカル補間は特別オプションです。DNC運転はテープモードでお使いいただけます。 当時はこの他に、MF-M5(FANUC-15M)モデルとMY-M4(YASNAC-MX3)のNCをい搭載したMV-Juniorがありました。YASNACは標準でテープ記憶長が長いこと他、バッググラウンド編集ができない事を除けば、FANUC-15Mと同じレベルの仕様構成でした。FANUC-15Mについては、テープ記憶長(拡張メモリ)を最大5120ｍ、リモートバッファ機能をオプションに持ち、現代の高速加工の先駆けとも言える仕様内容でした。 この機械にはペンダント横にRS-252Cケーブル接続コネクタを標準で装備。もちろん、FANUC-0Mのモーターは赤いキャップでおなじみのFANUC-ACサーボモーターです。
Y軸ストローク(サドル・テーブル前後)は410mm。テーブル寸法は900x450mmです。	XY軸はリニアの転がり案内を採用、Z軸の案内方式は角あたり摺動面です。また、ボールネジはXYZともにφ40mmの大経ボールネジ。

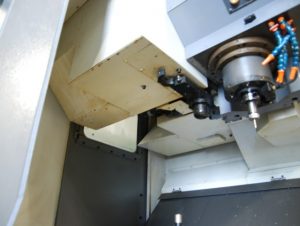

この頃、セラミックスピンドル主軸が標準装備品になりました。φ65mm主軸でギヤレス構造。この機械は標準の主軸回転数8000rpm。モーターはAC5.5kw。またこの頃、オプションで10,000rpm、12,000rpm(AC7.5kw)がありました。この場合は主軸ベアリングはオイルエア潤滑方式でした。 　主軸モーターはMVシリーズ伝統のD.D.Sモーターを採用しています。(ダイテクト・ドライブ・スピンドル)。ベルトを介さず主軸を直接駆動する為、振動の少ない高速回転が可能。さらにダイレクトドライブ機構により低速度から高速度域までパワフルなトルクを発揮。　また、主軸モーターに回転同期器D.S.S.(ダイレクト・シンクロナス・センサ)とデジタル制御によって、主軸回転とZ軸の動きを同期させた同期式タッピング＝ダイレクトタップを実現しています。この頃のMV-Juniorはリジットタップ(ダイレクトタップ)が標準装備になっております。タップは4000min-1の高速タップが可能です。
	この頃のMV-Juniorは、刃先エアーブロー装置と、オイルホール用の専用ホルダを使わない、本格的なスピンドルセンタースルークーラント装置がオプション機能に登場しました。(この機械には付いていませんでした)
	より高精度な加工を求める方に、ダイレクトスケールフィードバックがオプション装備品に登場しました。(この機械には付いていませんでした)

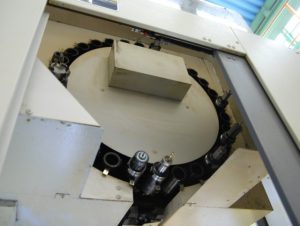

	ATC(オートツールチェンジ)は20本の工具を収納できます。テクニカル・メモリ・ランダム方式。ツールtoツールは1.5秒。(条件あり)

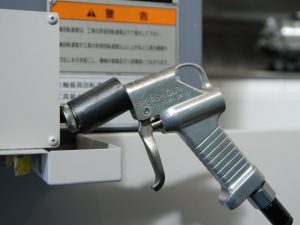

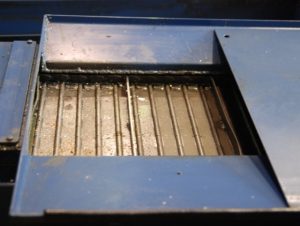

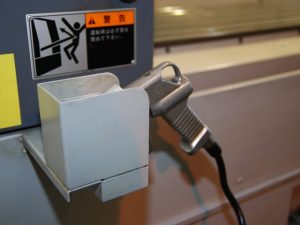

オプションのワーク洗浄クーラントガン。	90Lのクーラントタンク

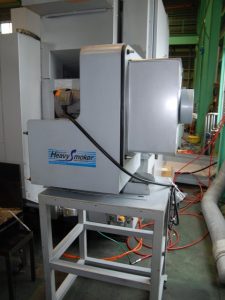

	左に写っているのがオプションのオイルクーラーです。
参考：ラム型ヘッド構造(MV-40) 　MV-Juniorは主軸ヘッドはラム型ヘッドを採用しています。上下ガイドから主軸中心線までの距離を短くして熱変位を最小に抑えるための機械構造です。

最後にカタログに載っているスペック一覧です。

　※1988年当時のカタログ数値です。年式によって数値が少し変わる場合があります。

あとがき・・FANUC-0Mが登場して20年以上になります。機能は限定されるが壊れないロングライフ設計。まだまだお使いの方も多いと存じます。90年台のMV-Juniorになると主軸タッチセンサや工具長自動測定装置が装備され、段取り時間の短縮に大きく貢献される機能が満載になりました。壊れなければ、このままずっと使おうとお使いの方も多いはず。　この後のCNC機は(90年代中盤に)いよいよ自動プログラミングシステムを搭載・内臓したCNCマシンが各社から続々と発売され始めます。カタログを眺めているだけでも楽しくてしょうがありません。
