森精機 NC旋盤 NL3000MC/1250 ミーリング機能

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 NL3000MC/1250  2005年 査定・買取させていただきました。

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは 「世界が感動する旋盤をつくろう」
1960年台後期から35年以上にわたり100機種以上のNC旋盤を生み出した森精機。
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。

ねじり剛性100%up 。超・高剛性の機械ベッド構造。

主軸剛性50%up。ビルトイン主軸標準。

カービックカップリング刃物台に加えて
刃物台内部ミーリング機能もビルトインモーター駆動。

森精機 NL3000シリーズは 心間サイズで4つのバリエーション。
さらに加工の仕様と工程集約によって2種類【ミーリング】【Y軸】の仕様ラインナップ。合計12のバリエーションがあります。 (第2主軸の仕様はカタログ上はございません。)

森精機 NC旋盤 NL3000 シリーズラインナップ
  心間 チャック 棒材能力 ミーリング Y軸
NL3000/700 700mm 12インチ φ90mm –
NL3000MC/700
NL3000Y/700
NL3000/1250 1250mm –
NL3000MC/1250 –
NL3000Y/1250
NL3000/2000 2000mm –
NL3000MC/2000 –
NL3000Y/2000
NL3000/3000 3000mm –
NL3000MC/3000 –
NL3000Y/3000

今回入荷した機械は センターの無いチャッカータイプで。MC機能付きモデルです。

12インチ中空チャック
 12角刃物台  ミーリング回転工具
 Z軸1250mm チャッカーモデル
90度 展開できる 使いやすいNC操作盤
MAPPS対話 クリッカー付きのバージョンⅡ

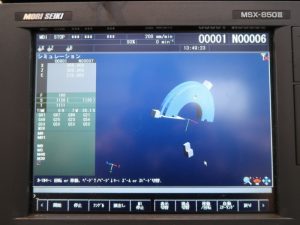

3D描画でツールパスを確認できる
ネットワーク接続が標準装備
ヒンジタイプのチップコンベア
付属の工具 機械にセットで販売させていただきました
付属のミーリング工具
ARコレット


最後にカタログに掲載されている仕様スペックです。

森精機 NL3000Y/700 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 995 (670)
クロススライド上の振り (mm) 825
最大加工径 (mm) 430(角バイト突き出し35mm)
420(角バイト突き出し40mm)
標準加工径 (mm) 358(角バイト突き出し35mm)
366(角バイト突き出し40mm)
最大加工長さ (mm)
棒材加工能力 (mm) 90
 移動量 X軸移動量 (mm) 280 (210+70)
Z軸移動量 (mm) 1370
Y軸移動量 (mm) 120(±60)
主軸 主軸最高回転速度 (min-1) 3000
主軸端形状 JIS A2-8
主軸貫通穴径 (mm) 105
主軸最小割出し角度 0.001°
主軸軸受内径 (mm) 160
刃物台 工具取付本数 (本) 12
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 50
回転工具のツールシャンク径 (mm) φ26
刃物台の割出し時間 (秒) 0.3
回転工具主軸最高回転数 (min-1) 6000
送り速度 X 早送り速度 (mm/min) 30,000
Z 早送り速度 (mm/min) 30,000
Y 早送り速度 (mm/min)
心押台 心押台の移動量 (mm)
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW) 30/25 高出力モデル
回転工具主軸用電動機 (3分/ 5分/ 連続) 5.5/5.5/3.7
送り軸用電動機 (X/Z/Y) (kW) 3.5
所要動力源 電源 (kVA) 46.9 高出力モデル
タンク容量 クーラントタンク容量 (L) 370
 機械の大きさ 4522
奥行 2291
2390
重量 7600

 ※2004年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





森精機 NC旋盤 SL-65MC 1994年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-65MC 1994年製 査定・買取させていただきました。

森精機 がつくるNC旋盤の横綱15インチオーバークラスのNC旋盤
加工サイズ・能力・スペック、多彩なニーズに応えるSLシリーズ。大型機種はSL-65、SL-75、2機種に各ABC3種のラインナップ。
森精機 SLシリーズ 大型機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-65A 15″ 以上 JIS-A1-11 φ105mm φ170mm
SL-65B JIS-A2-11 φ165mm φ240mm
SL-65C JIS-A1-20 φ260mm φ371mm
SL-75A JIS-A1-11 φ105mm φ160mm
SL-75B JIS-A2-11 φ100mm φ160mm
 SL-75C JIS-A1-20 φ120mm φ180mm

この度はSL-65に、複合加工・ミーリング機能を備えた SL-65MC タイプです

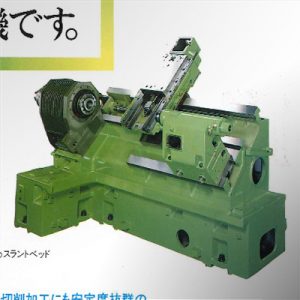

45度スラント型
角スライドベッド
チューブ構造
X軸のスライドは55度の傾斜

NC装置 MORIC-T6

FANUC-16TがベースNC
単品加工にお使いで状態の良いお品物でした。

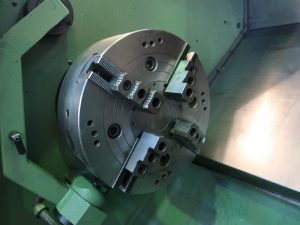

手動式チャック

チャック径はφ600mm
V12角刃物台、ミル工具を搭載可能。
段取りに便利なツールアイ M機能で位置指令できるテールストック。サーボ内蔵心押し台が発売される以前のタイプ。
付属品の画像を撮影する前に、出荷となりました。
 15インチオーバークラスのNC旋盤。これは日本国内でもお使いになるユーザー様が限られる機械です。10~15インチクラスと比べて、主軸パワーが大きく、重切削に耐える構造の為、ベッド・スランド角度がより大きな機械構造をしております。同年代のカタログを持ち合わせていないため、今回は詳細なスペックが書けません。申し訳ございません。

次回、情報を追記していきたいと思います。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





高松機械工業 NC旋盤 XL-100 2012年 6インチチャッカー

いつもネットをご覧いただき、誠にありがとうございます。
高松機械工業 NC旋盤 XL-100 2012年 査定・買取させていただきました。

高松機械工業 NC旋盤 XL-100
高松機械工業 1タレット1スピンドルCNC旋盤の中核モデル
先代のXシリーズは、10年間で累計5500台の販売実績を誇るベストセラー機
スタンダードXCシリーズ XC-100とXC-150。今回入荷した機械はXCシリーズに機能の拡張性をもたせた上位機種になります。
高松機械工業 Xシリーズラインナップ
チャック/インチ 主軸軸受 X / Zストローク 拡張性
XC-100 6 φ75mm 120/230 ローダ
XC-150  8 φ100mm 175/250 ローダ
XL-100  6 (OP 8) φ75mm(OPφ85mm) 120/280 ローダ・心押し・ミル
XL-150 8 (OP 10) φ100mm(OPφ120mm) 190/400 ローダ・心押し・ミル
X-120 6 + 5 φ75mm + φ65mm 170/300 背面標準・ローダ
この度、お買取させていただいた1台は職業訓練施設や技能訓練学校などから放出される、
いわゆる「学校モノ」と言われる極上機の出物です。
新品同様の外観です
訓練のデモンストレーションの為? 自動扉の仕様になっておりました
NC装置 FANUC-0i-TC
キーシート 新品同様
使用時間が短いと、扉の開口部分に塗装の剥げ/サビが一切ありません
主軸チャック 北川 中実 6インチ
新品同様 衝突の傷が一切ございません
8角タレット 刃物台 新品同様
クーラントタンクは機械と一体型のタイプでコンパクトな設計
取説 新品同様です

 高松機械工業製のNC旋盤は、小物部品加工に特化しており、小型NC旋盤が得意なメーカー様です。今回のタレット旋盤より以前から、ミニターン、ハイターン、トップターン、ビックターンの各クシ刃旋盤シリーズは現在でも自動車部品加工の分野で活躍しております。これらの小型旋盤は、サイクルタイムを短くして数多く製品を加工する為のアイデアが満載された設備です。
一般的に、これらの小型機が中古マーケットに出てくるときは、ボロボロ・クタクタの状態が多く、中古で再販・お使いいただく為には入念な手入れが必要です。
今回のように極上コンディションで中古マーケットに販売されることは非常に珍しく。店頭販売すると、途端に売約になってしまいます。今回のようなコンディションで販売されることは中古市場では珍しいことです。

 最後にカタログ掲載の仕様です。

高松機械工業 XL-100 主な仕様 【オプション】※
 能力・容量 最大加工径 (mm) φ180
最大加工長 (mm) 240
棒材加工能力 (mm) φ26
 移動量 X軸移動量 (mm) 120
Z軸移動量 (mm) 280
主軸 主軸最高回転速度 (min-1) max4500
主軸端形状 JIS A2-5
主軸貫通穴径 (mm) 46
主軸軸受内径 (mm) 75
刃物台 工具取付本数 (本) 8
角バイトシャンク部の高さ (mm) 20
ボーリングバーの最大シャンク (mm) φ25
刃物台の割出し時間 (秒)
送り速度 X 早送り速度 (mm/min) 12,000
Z 早送り速度 (mm/min) 18,000
心押台 心押台の移動量 (mm)
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5
送り軸用電動機 (X/Z) (kW) 0.75/1.2
所要動力源 電源 (kVA) 15
タンク容量 クーラントタンク容量 (L)
 機械の大きさ 1360
奥行 1360
重量 2100

 ※2012年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。



森精機ハイテック NC旋盤 TF-2000BT 2002年 SEICOS-Σ21L

いつもネットをご覧いただき、誠にありがとうございます。
森精機ハイテック NC旋盤 TF-2000BT 2002年 査定・買取させていただきました。

森精機ハイテック製 NC旋盤 TF-2000BT
日立精機は2002年に森精機ハイテックとして新たなスタートを切りました



 旧日立精機 NC旋盤 TFシリーズはリニアガイドのコンパクトNC旋盤でした。森精機ハイテックとして新たなスターを切るときに、同じく森精機CL2000Bと同じコンセプトの為、森精機からのOEMシリーズとして新たなTFシリーズがスタートです。
2台を並べて 詳しく見ていきましょう
左 森精機ハイテック製 右 森精機製作所製
TF-2000BT CL-2000BT
扉に隠れない hitachiseiki 扉に隠れてしまうmoriseikiロゴマーク
作業者ポジションからみた機械内部
チャックサイズは8インチ
松本製のチャックとシリンダ 豊和製のチャックとシリンダ
森精機ハイテック 機内ツールセッタ 森精機 脱着式ツールアイ
ボルトオン式刃物台 10角ターレット
角バイトシャンク高さは25mm
油圧式テールストック
角スライド
切り屑の落下シューター
機械右 固定式のNC操作パネル
日立精機 SEICOS 森精機 MSX-805
FANUC-21T ベースのNC装置 メルダスをベースとしたNC装置
SEICOS NC MAPPSⅡ対話
NC装置以外に関しては 部品共通のようです
取扱説明書は森精機のフォーマットに統一されました

 日立精機は森精機ハイテックとして新たなスタートを切ったわけですが、機械部品は共通になっても、NC装置の使い方・使いやすさ、ユーザーフレンドリーなインターフェイスは日立精機のまま残されたようです。

 最後にTF-2000BTのスペック情報です。

森精機ハイテック TF-2000BT 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 510
最大加工径 (mm) φ430
最大加工長さ (mm) 563
棒材加工能力 (mm) 65
 移動量 X軸移動量 (mm) 245(215+30)
Z軸移動量 (mm) 570
主軸 主軸最高回転速度 (min-1) 35-3500
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 73
主軸軸受内径 (mm) 110
刃物台 工具取付本数 (本) 10【8、12】
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 最大40
刃物台の割出し時間 (秒) 0.7
送り速度 X 早送り速度 (mm/min) 24,000
Z 早送り速度 (mm/min) 24,000
心押台 心押台の移動量 (mm) 150
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW)
送り軸用電動機 (X/Z) (kW)
所要動力源 電源 (kVA)
タンク容量 クーラントタンク容量 (L) 150
 機械の大きさ 1975
奥行 1667
1814
重量 3390

 ※2003年カタログデータより記載



この商品は【売約済み】です。





森精機 NC旋盤 CL-25B 1995年 MSC-518 FANUC-18TB

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-25B 1995年 査定・買取させていただきました。

森精機製作所 NC旋盤 CL-25B
 森精機製作所 普及型 コンパクトNC旋盤 CLシリーズ
CLシリーズは CL-15、CL-20、CL-25 3つのラインナップ
CL-15とCL-20は 鋳物ボディが共通。
今回ご紹介させていただく CL-25は 上記モデルより ひと回り大きく、
機械重量は6割増し。高剛性ボディです。



森精機 CL-15 CL-20 CL-25 シリーズラインナップ
心押し 標準チャック 主軸軸受内径 機械重量
CL-15  6 φ80mm 2,500kg
CL-20A  8 φ100mm 2,500kg
CL-20B  φ110mm 2,500kg
CL-25A OP 10 φ130mm 4,000kg
CL-25B OP 12 φ150mm 4,000kg



それでは詳しく見ていきましょう
NC装置 MSC-518 FANUC-18T をベースとしたCNC装置
扉の開口が広く取られていて作業性が良いです
この機械の主軸は10インチチャック
チャックとシリンダは日鋼製です
刃物台V12角
オプション装備のV12角タレット 角スライド案内
なお、主軸の軸受内径はφ150mm。主軸貫通穴径は105mm。大径です。
刃物台はボルトオンタイプ
角バイトシャンクは25mm
ボーリングバーは最大50mm
XZともに角スライドガイド
心押台=センター=オシコップ ツールセッタは脱着式で木箱収納です
後ろ姿もシュっとしており、コンパクトボディ
取扱説明書 本機編とFANUC編です。

 森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。特にCL25シリーズはCL15、CL20とは同じ名前ながら親子程の機械剛性の違いがあります。機械剛性の高い1台です。

 最後にカタログ掲載の仕様です。

森精機 CL-25B 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 520
最大加工径 (mm) 410
最大加工長さ (mm) 450
棒材加工能力 (mm) 89
 移動量 X軸移動量 (mm) 260(225+30)
Z軸移動量 (mm) 500
主軸 主軸最高回転速度 (min-1) 28-2,800
主軸端形状 JIS A2-8
主軸貫通穴径 (mm) 105
主軸軸受内径 (mm) 150
刃物台 工具取付本数 (本) 10【12】
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 最大50
刃物台の割出し時間 (秒) 0.5
送り速度 X 早送り速度 (mm/min) 15,000
Z 早送り速度 (mm/min) 20,000
心押台 心押台の移動量 (mm) 270
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW) 15/11
送り軸用電動機 (X/Z) (kW) 1.0/3.5
所要動力源 電源 (kVA) 33
タンク容量 クーラントタンク容量 (L) 175
 機械の大きさ 2000
奥行 1680
2200
重量 4000

 ※1993年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。

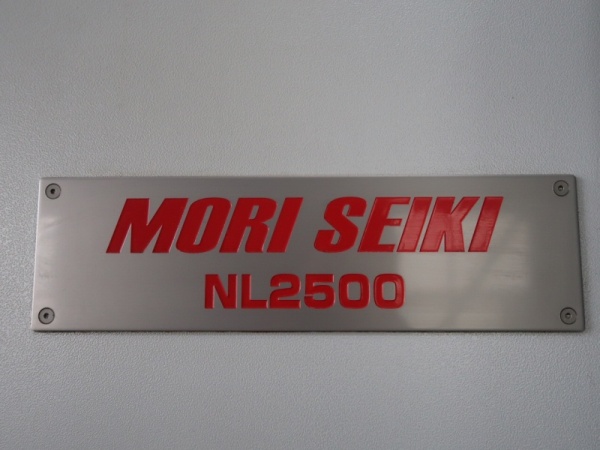

森精機 NC旋盤 NL2500Y-1250 2008年 (Y軸) MAPPS3


いつもネットをご覧いただき、誠にありがとうございます。

森精機 NC旋盤 NL2500Y-1250 2008年 査定・買取させていただきました。

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは 「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
NCのアップグレードがあり第2世代に突入です。

ねじり剛性100%up 。超・高剛性の機械ベッド構造。

主軸剛性50%up。ビルトイン主軸を標準装備。
主軸冷却用のオイルクーラーを標準装備。

カービックカップリング刃物台に加えて
刃物台内部ミーリング機能もビルトインモーター駆動。

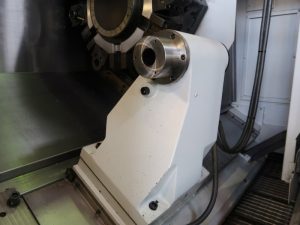

テールストックにボールネジが仕込まれ。
サーボモーター/NC指令で心押台を制御できます。(標準装備)
SLシリーズに続き、CLシリーズと大きなの差別化が図られています。

 MAPPSⅢ 対話を搭載して 第2世代になった 森精機 NL2500シリーズは 心間サイズは700mm・1250mmの2つのバリエーション。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計12のバリエーションがあります。

森精機 NC旋盤 NL2500 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL2500/700 700mm 主10 or 12インチ

サブ6 or 8インチ
φ80mm –
NL2500MC/700
NL2500Y/700
NL2500S/700 –
NL2500SMC/700 –
NL2500SY/700
NL2500/1250 1250mm –
NL2500MC/1250
NL2500Y/1250
NL2500S/1250 –
NL2500SMC/1250 –
NL2500SY/1250

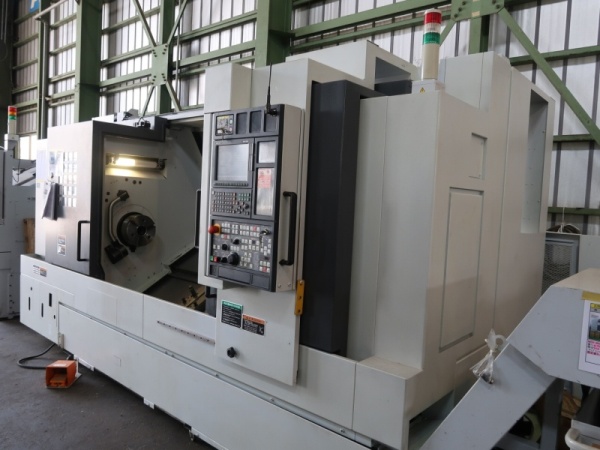

今回入荷した機械は複合加工・ミーリング機能・Y軸機能付きモデルです。

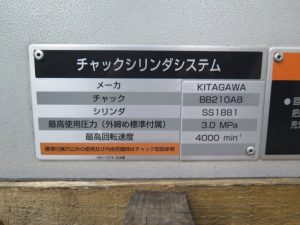

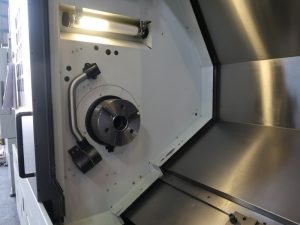

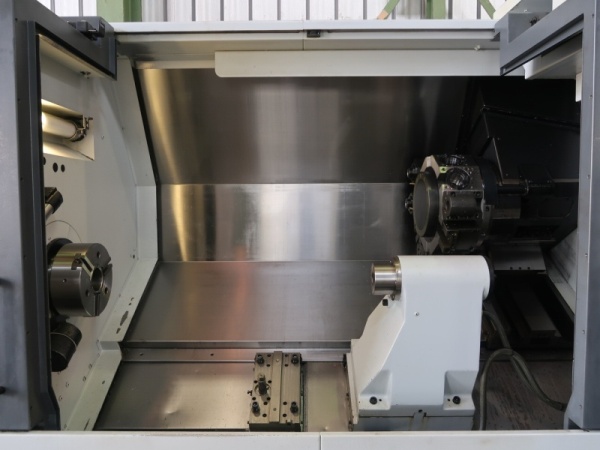

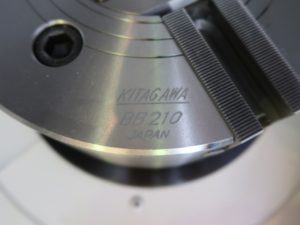

ビルトイン主軸 + KITAGAWA/北川 10インチ 中空チャック

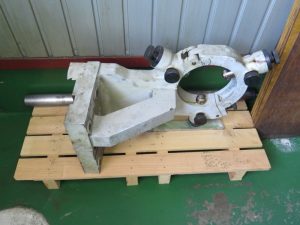

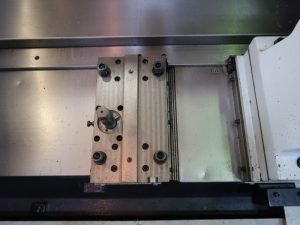

移動振れ止め

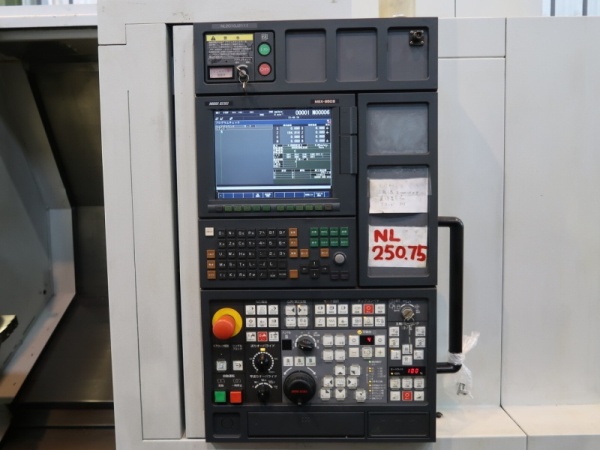

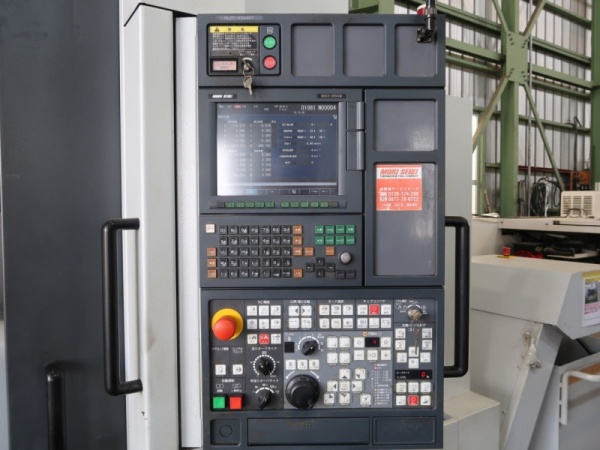

MAPPSⅢ 使いやすいNC操作盤

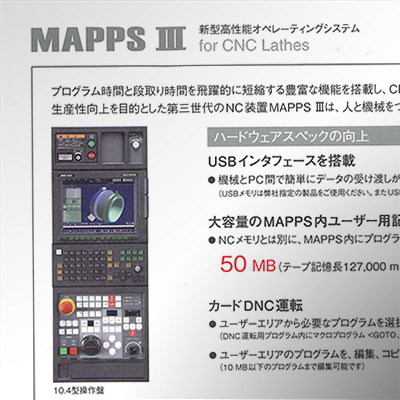

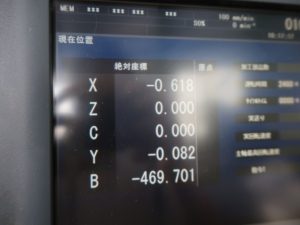

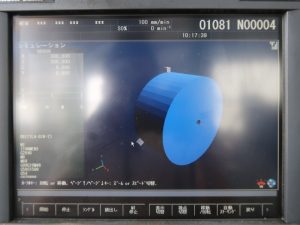

グラフィカル機能が強化されたMAPPSⅢ対話
使用頻度が低かったようです

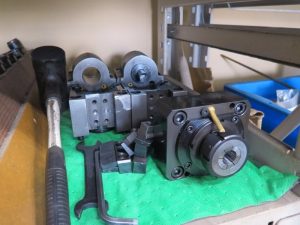

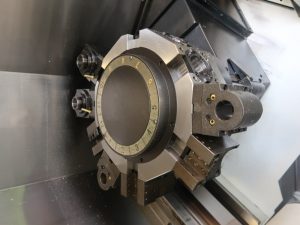

回転工具 ミーリングホルダ 付属多数あり

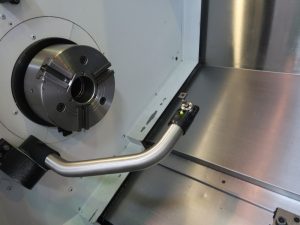

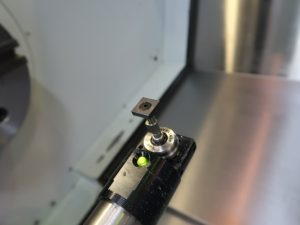

ツールアイ機能 工具長計測

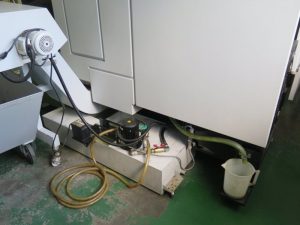

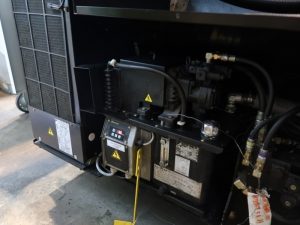

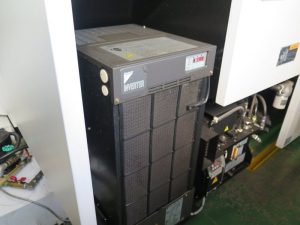

さらに大きくなったクーラントタンクとオイルクーラー


最後にカタログに掲載されている仕様スペックです。

森精機 NL2500Y/1250 Y軸機能 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 923.8 (579.8)
クロススライド上の振り (mm) 755
最大加工径 (mm) 356
標準加工径 (mm) 275
最大加工長さ (mm) 1298
棒材加工能力 (mm) 80
 移動量 X軸移動量 (mm) 260
Z軸移動量 (mm) 1345
Y軸移動量 (mm) 100(±50)
主軸 主軸最高回転速度 (min-1) 4000
主軸端形状 JIS A2-8
主軸貫通穴径 (mm) 91
主軸最小割出し角度 0.0001度
主軸軸受内径 (mm) 140
刃物台 工具取付本数 (本) 12 [10]
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 最大50
回転工具のツールシャンク径 (mm) φ26
刃物台の割出し時間 (秒) 0.25
回転工具主軸最高回転数 (min-1) 6000
送り速度 X 早送り速度 (mm/min) 30,000
Z 早送り速度 (mm/min) 30,000
Y 早送り速度 (mm/min) 10,000
心押台 心押台の移動量 (mm) 1284
心押台の直径 (mm) 110
心押台のテーパ穴の形式 (mm) 回転センタMT5
電動機 主軸用電動機 (50%/30分/連続) (kW) 18.5/18.5/15
回転工具主軸用電動機 (3分/ 5分/ 連続) 5.5/5.5/3.7
送り軸用電動機 (X/Z/Y) (kW) 3.5/3.5
所要動力源 電源 (kVA) 37.3
タンク容量 クーラントタンク容量 (L) 345
 機械の大きさ 4329
奥行 2143
2232
重量 7500

 ※2007年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





森精機 NC旋盤 CL-200A 1997年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-200A 1997年 買取させていただきました。


1990年代後半、先代の CL-15、CL-20、2桁シリーズからフルモデルチェンジ。
コンパクトで拡張性が高く、FA化が容易なモデルとして森精機のラインナップ
機種の中で立ち位置は同じ。

新型CL150/CL200シリーズ 最大の変更点は
角スライドからリニアスライドへ。
高速・高精度加工モデルへと進化。


主軸の種類 = 主軸ベアリング軸受内径の大きさ によって3種。
それぞれにセンター心押し台【あり・なし】により、合計6機種のラインナップ。

森精機 CL-150 CL-200 シリーズラインナップ
心押し 標準チャック 主軸ベアリング
CL-150  6 φ80mm
CL-150 /500
CL-200A  8 φ100mm
CL-200A /500
CL-200B  φ110mm
CL-200B /500
今回入荷した機械は CL-200A センター無し

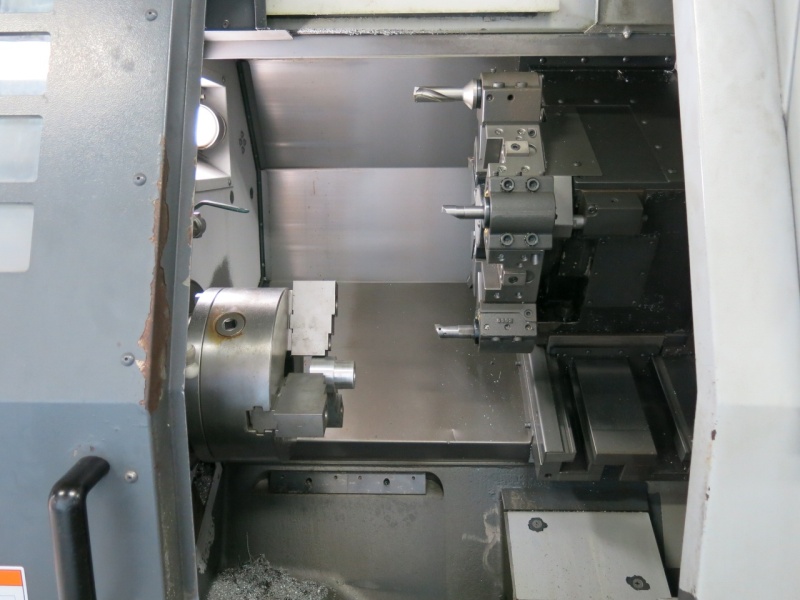

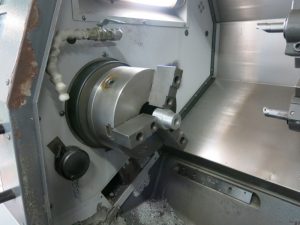

主軸8インチチャック 刃物台V10角
脱着式ツールアイ

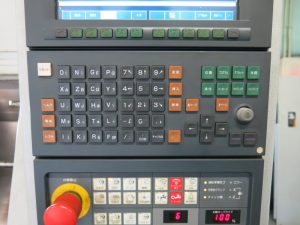

NC装置 MSC-803
三菱メルダスをベースとしたCNC装置
対話型自動プログラミングCAPS-Lを標準搭載

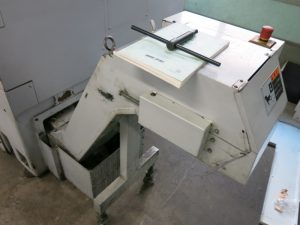

リフトアップ ヒンジ式チップコンベア右出し

 森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

 最後にカタログ掲載の仕様です。

森精機 CL-200A 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 515
最大加工径 (mm) 410
標準加工径 (mm) 199【259】
最大加工長さ (mm) 330
棒材加工能力 (mm) 51
 移動量 X軸移動量 (mm) 235(205+30)
Z軸移動量 (mm) 318
主軸 主軸最高回転速度 (min-1) 45-4,500
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 61
主軸軸受内径 (mm) 100
刃物台 工具取付本数 (本) 10【8】
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 最大40【50】
刃物台の割出し時間 (秒) 0.7
送り速度 X 早送り速度 (mm/min) 30,000
Z 早送り速度 (mm/min) 30,000
心押台 心押台の移動量 (mm)
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5
送り軸用電動機 (X/Z) (kW) 1.5/2.0
所要動力源 電源 (kVA) 22
タンク容量 クーラントタンク容量 (L) 123
 機械の大きさ 1450
奥行 1730
1665
重量 2450

 ※1997年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。

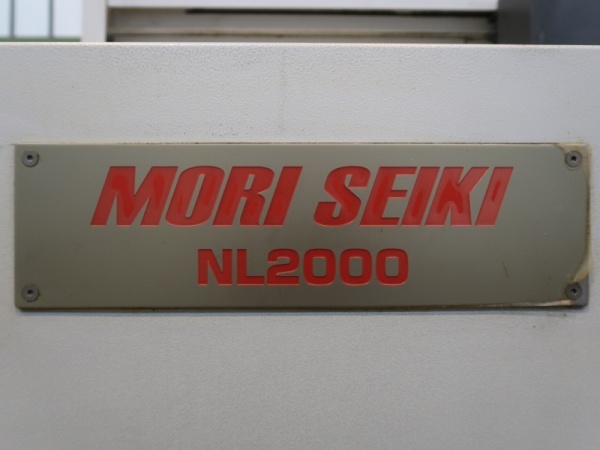

森精機 NC旋盤 NL2000MC-500 2007年 (ミーリング) MAPPS3


いつもネットをご覧いただき、誠にありがとうございます。

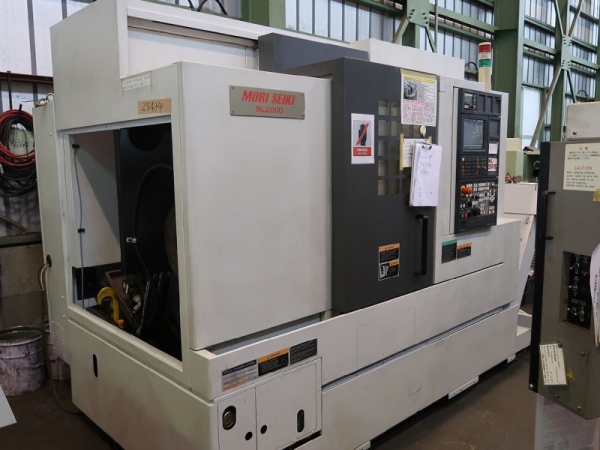

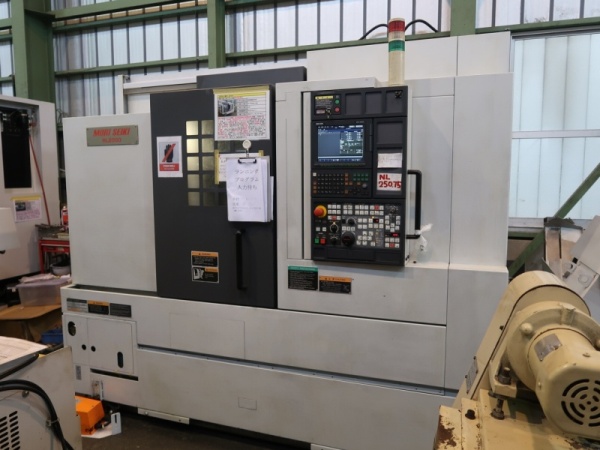

森精機 NC旋盤 NL2000MC-500 2007年 査定・買取させていただきました。

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは 「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
NCのアップグレードがあり第2世代に突入です。

ねじり剛性100%up 。超・高剛性の機械ベッド構造。

主軸剛性50%up。ビルトイン主軸を標準装備。
主軸冷却用のオイルクーラーを標準装備。

カービックカップリング刃物台に加えて
刃物台内部ミーリング機能もビルトインモーター駆動。

テールストックにボールネジが仕込まれ。
サーボモーター/NC指令で心押台を制御できます。(標準装備)
SLシリーズに続き、CLシリーズと大きなの差別化が図られています。

 MAPPSⅢ 対話を搭載して 第2世代になった 森精機 NL2000シリーズは 心間サイズは500mmのみ。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計6のバリエーションがあります。

森精機 NC旋盤 NL2000 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL2000/500 500mm 8 or 10
インチ
φ65mm –
NL2000MC/500
NL2000Y/500
NL2000S/500 –
NL2000SMC/500 –
NL2000SY/500

今回入荷した機械は複合加工・ミーリング機能付きモデルです。

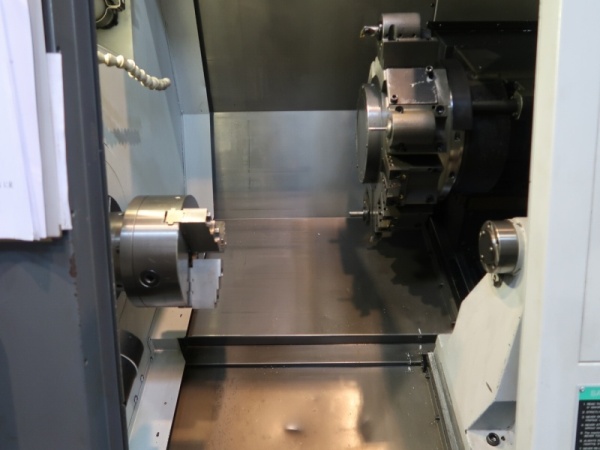

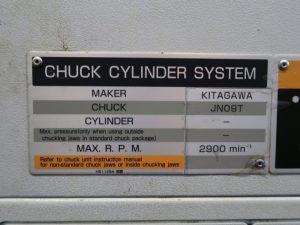

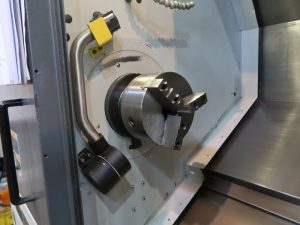

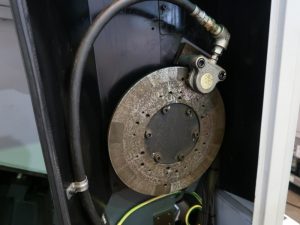

KITAGAWA/北川製の回転シリンダにスクロールチャックの組み合わせ
段取り替えの多いお客さまに見かける仕様です。

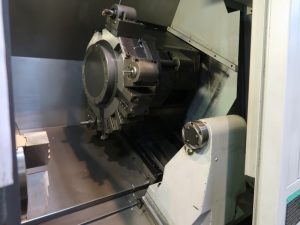

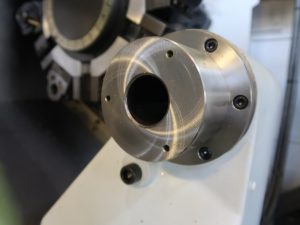

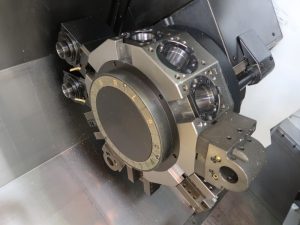

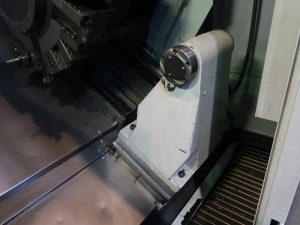

 V12角刃物台  デジタルテールストック
90度 展開できる 使いやすいNC操作盤

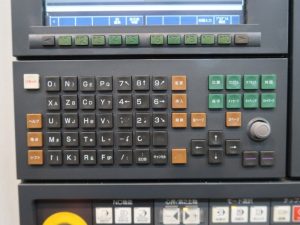

クリッカー付き操作盤 MAPPSⅢ グラフィック表示

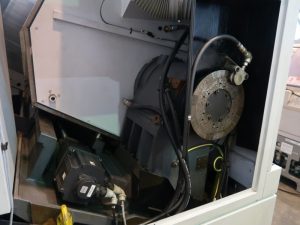

剛性アップした主軸 ビルトイン主軸は10年ほど前から採用

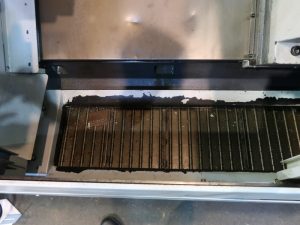

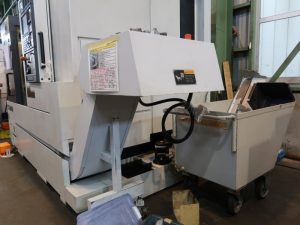

右出しのチップコンベア

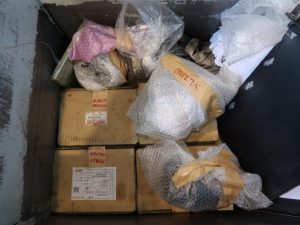

オイルクーラー 未開封/新品の回転工具


最後にカタログに掲載されている仕様スペックです。

森精機 NL2000MC/500 ミーリング 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 923.8 (579.8)
クロススライド上の振り (mm) 755
最大加工径 (mm) 356
標準加工径 (mm) 275
最大加工長さ (mm) 510
棒材加工能力 (mm) 65
 移動量 X軸移動量 (mm) 260
Z軸移動量 (mm) 590
Y軸移動量 (mm)
主軸 主軸最高回転速度 (min-1) 5000
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 73
主軸最小割出し角度 0.001度
主軸軸受内径 (mm) 120
刃物台 工具取付本数 (本) 12 [10] [16]
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 50
回転工具のツールシャンク径 (mm) φ26
刃物台の割出し時間 (秒) 0.25
回転工具主軸最高回転数 (min-1) 6000
送り速度 X 早送り速度 (mm/min) 30,000
Z 早送り速度 (mm/min) 30,000
Y 早送り速度 (mm/min)
心押台 心押台の移動量 (mm) 564
心押台の直径 (mm) 80
心押台のテーパ穴の形式 (mm) 回転センタMT4
電動機 主軸用電動機 (50%/30分/連続) (kW) 15/15/11
回転工具主軸用電動機 (3分/ 5分/ 連続) 5.5/5.5/3.7
送り軸用電動機 (X/Z) (kW) 2.0/3.5
所要動力源 電源 (kVA) 24.0
タンク容量 クーラントタンク容量 (L) 235
 機械の大きさ 2695
奥行 1922
2120
重量 5500

 ※2007年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。

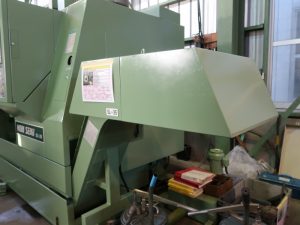

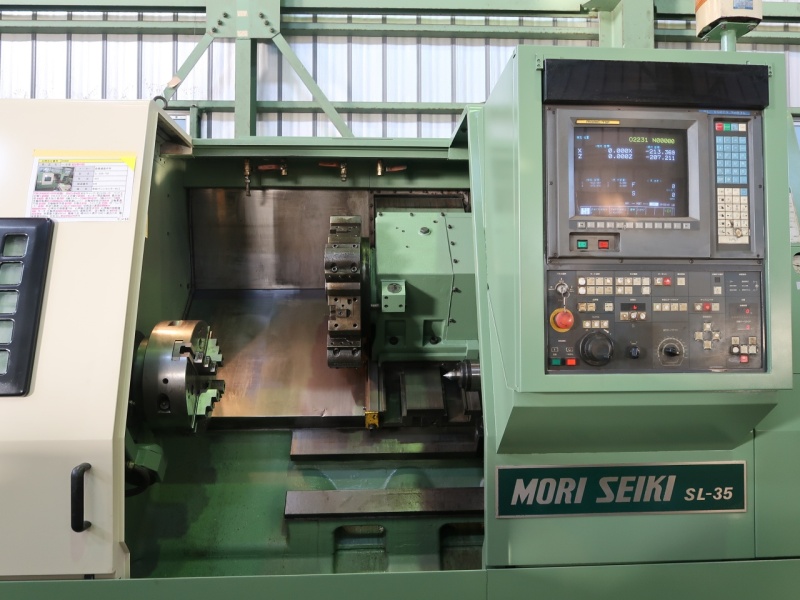

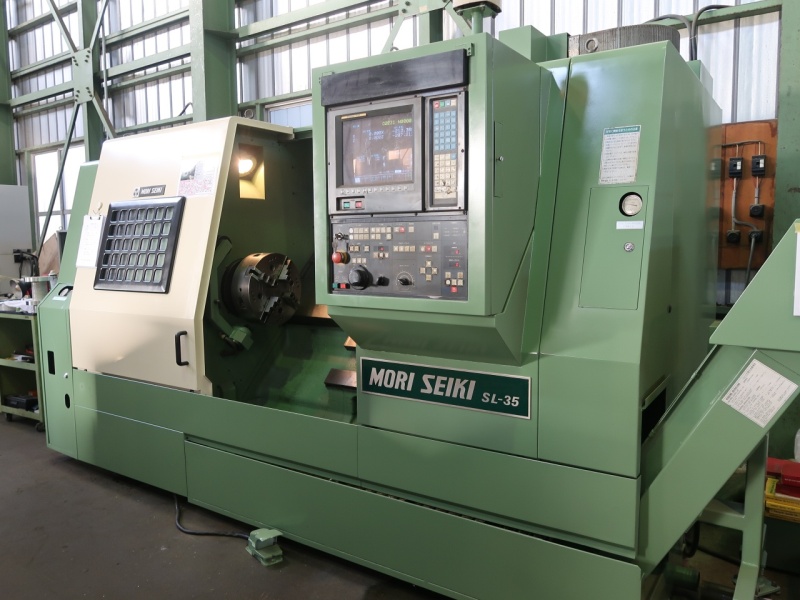

森精機 NC旋盤 SL-35B-750 1991年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-35B-750 1991年製 査定・買取させていただきました。

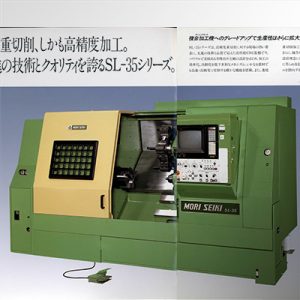

森精機が一番得意とする8インチから15インチクラスNC旋盤
加工サイズ・能力・スペック、多彩なニーズに応えるSLシリーズ。中型機種はSL-25、SL-35、SL-45、3機種のラインナップ。
森精機 SLシリーズ 中型機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-25A 10 JIS-A2-6 φ60mm φ110mm
SL-25B φ80mm φ130mm
SL-35A 12 JIS-A2-8 φ80mm φ130mm
SL-35B φ105mm φ160mm
SL-45A 15 JIS-A2-8 φ100mm φ160mm
 SL-45B JIS-A2-11 φ120mm φ180mm

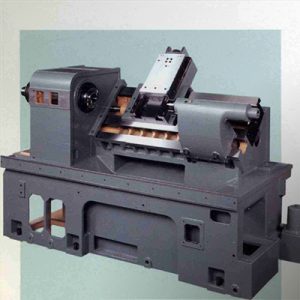

参考:SL-2/SL-3ベッド構造

参考:SL-25ベッド構造

45度スラント型

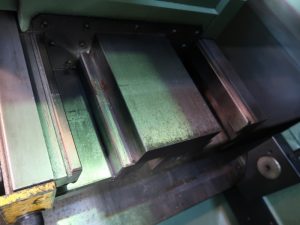

角スライドベッド
チューブ構造

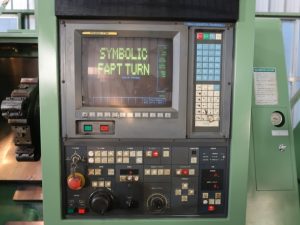

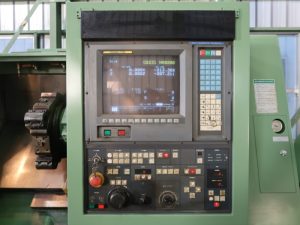

NC装置 MORIC-T5F 対話

FANUC-15TがベースNC
調整・整備済みです

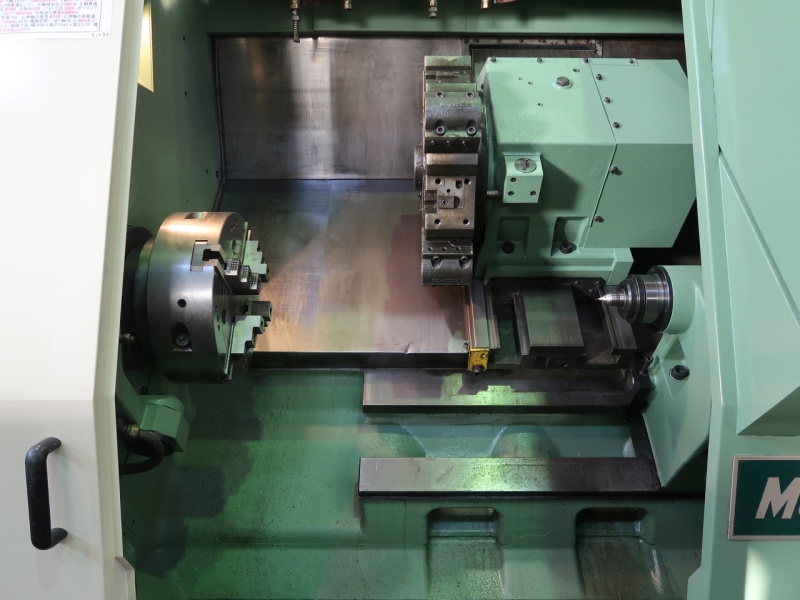

中実15インチ4つ爪

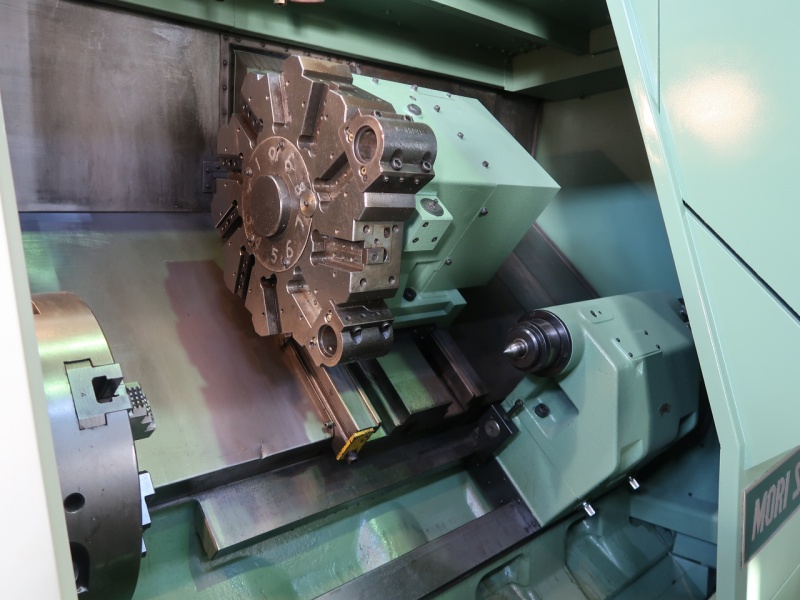

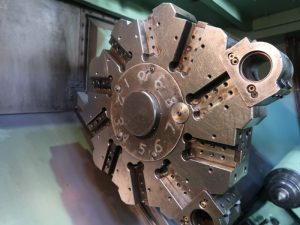

V10刃物台
 10-15インチクラスのNC旋盤。これは森精機が一番得意とするCNC旋盤であり、SLシリーズの中核機種です。SL-35Bタイプは中空シリンダの貫通穴径φ105mm 主軸ベアリング軸受径はφ160mmと大きく、剛性の高い基本スペック。高い剛性から生み出される高い加工精度。市場流通台数=出荷台数の多さが森精機が信頼されるバロメーター。中古再販にも温かい、アフターサービスの良さも人気の一つです。

 最後にカタログ記載の仕様です。

森精機 SL-35B/750 主な仕様 【オプション】※
 能力・容量 ベッド上の振り(mm) 600
クロススライド上の振り (mm) 425
センタ間距離 (mm) 890
最大加工径 (mm) 420
最大加工長さ (mm) 780
 移動量 X軸移動量 (mm) 240 (30+210)
Z軸移動量 (mm) 855
主軸 主軸最高回転速度 (min-1) 9-2500
主軸端形状 JIS A2-8
主軸貫通穴径 (mm) 105
主軸軸受内径 (mm) 160
刃物台 工具取付本数 (本) 10
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) max50
刃物台の割出し時間 (秒) 1.0
送り速度 X 早送り速度 (mm/min) 12,000
Z 早送り速度 (mm/min) 15,000

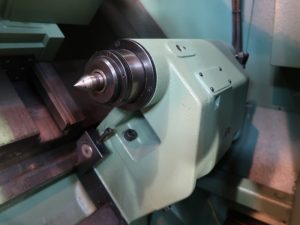

心押台 心押台の移動量 (mm) 706
心押台の直径 (mm) 110
心押台のテーパ穴の形式 (mm) MT,4
電動機 主軸用電動機 (30分/連続) (kW) 22/18.5
送り軸用電動機 (X/Z) (kW) 1.8/2.8
所要動力源 電源 (kVA) 45
タンク容量 クーラントタンク容量 (L) 110
 機械の大きさ 3620
奥行 1845
2130
重量 8000

 ※1992年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





森精機 NC旋盤 CL-2000A 2007年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000A 2007年 査定・買取させていただきました。


CLシリーズはコンパクトで拡張性が高くFA化が容易なモデル。

コンパクトながら基本性能は良く角スライドガイド

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置 MAPPS。

主軸の種類 = 主軸ベアリング軸受内径の大きさによって3種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが
あり、合計9機種のラインナップ。

森精機 CL-1500 CL-2000 シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 6 φ80mm
CL-1500M
CL-1500T
CL-2000A 8 φ100mm
CL-2000AM
CL-2000AT
CL-2000B φ110mm
CL-2000BM
CL-2000BT

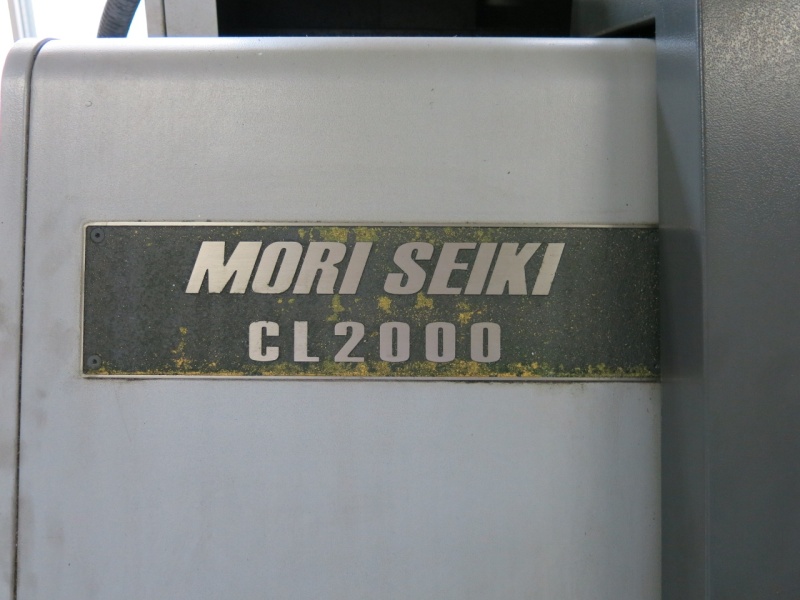

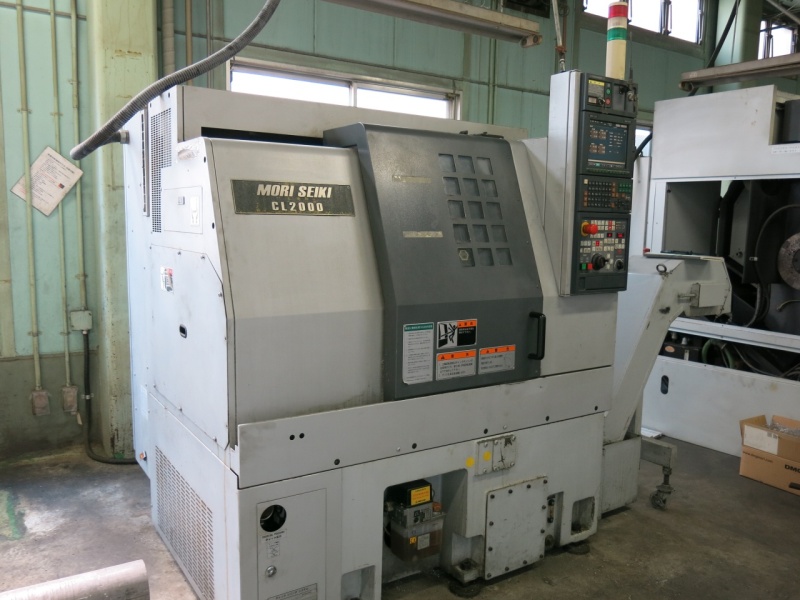

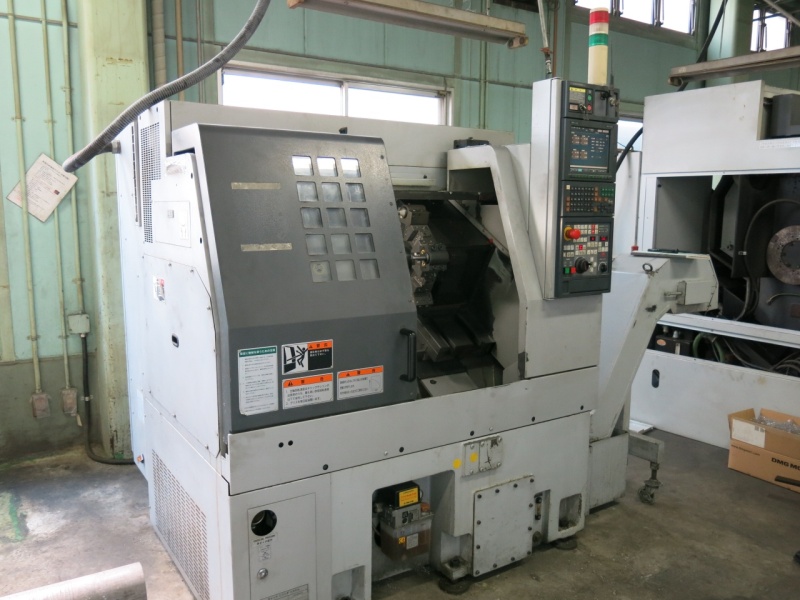

今回入荷した機械は CL-2000A チャッカー仕様

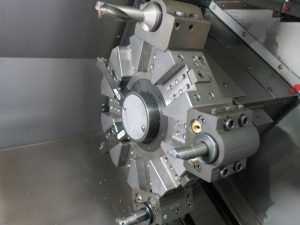

9インチスクロール 刃物台V10角

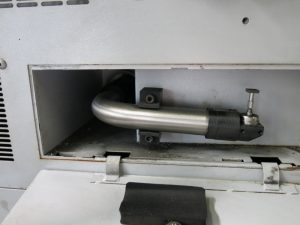

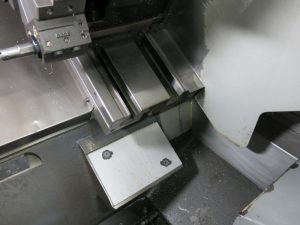

脱着式ツールアイ 角スライドガイド

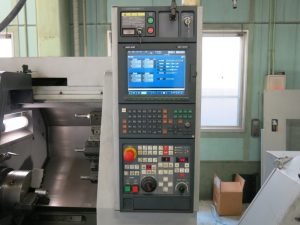

MSX-805Ⅲ MAPPSⅢ
森精機独自の統一デザインの操作盤
NC装置 MSX-805Ⅲ 三菱メルダスをベースとしたCNC装置
MAPPSⅢ 対話を搭載

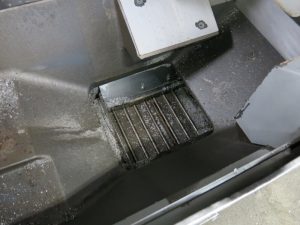

チップコンベア

 森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

 最後にカタログ掲載の仕様です。

森精機 CL-2000A 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 510
最大加工径 (mm) 430【420】
標準加工径 (mm) 199 【259】【176】
最大加工長さ (mm) 563
棒材加工能力 (mm) 51
 移動量 X軸移動量 (mm) 245(215+35)
Z軸移動量 (mm) 570
主軸 主軸最高回転速度 (min-1) 45-4,500
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 61
主軸軸受内径 (mm) 100
刃物台 工具取付本数 (本) 10【8】【12】
角バイトシャンク部の高さ (mm) 25【20】
ボーリングバーのシャンク部の直径 (mm) 最大40【32,45,50】
刃物台の割出し時間 (秒) 0.7
送り速度 X 早送り速度 (mm/min) 24,000
Z 早送り速度 (mm/min) 24,000
心押台 心押台の移動量 (mm)
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5
送り軸用電動機 (X/Z) (kW) 1.5/2.0
所要動力源 電源 (kVA) 17.3
タンク容量 クーラントタンク容量 (L) 150
 機械の大きさ 1995
奥行 1637
1814
重量 3390

 ※2008年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。
