森精機 SV-503B/40 立型マシニングセンタ 2000年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 立型マシニングセンタ SV-503B/40  査定・買取させていただきました。

森精機 立型マシニングセンタ SV-503シリーズ

2000年頃にデビューしたシリーズです。
SV-503/40 SV-503/50
SV-503B/40 SV-503B/50
高速10,000rpmスピンドルを標準搭載した高能率加工機。
同時期に高速高出力モーターとBBT2面拘束主軸、さらに高性能CNC装置を搭載した
DieMold=金型仕様 のモデルSVD-403 SVD-503モデルがあります。

今回の入荷は 左右ストローク1020mmのBタイプです。
SV-50、SV-500に引き続き、大きく開く正面2枚スライド扉。
テーブル 1320x600mm  ワーク積載重量 1.2ton

参考画像:GV-503 ガイド=リニア案内方式。
早送り速度はXYZともに42m/minとなり。SV-500よりもさらに高速

SV-503はSV-500シリーズと同じく、主軸はラム型構造
主軸ベアリングφ85mm
高出力22/18.5kwモーター
BBT40 2面拘束
主軸回転数10,000rpm
ATCツールトウツールは1.4秒 ATC30
手掻き出し 全閉カバー

森精機、全ラインナップ機種で操作案内が統一された操作盤。
FANUCも三菱MELDASもインターフェイスが森精機仕様に統合。
使い方も同じ。メーカーを気にしなくて良い作りです。
MSX-501Ⅲ MAPPSⅢ
NCのレトロフィットでNC装置を交換を実施。バッググラウンドでの編集。プログラムテスト、加工時間のシミュレーション。コピー&ペースト機能など、使いやすい機能が沢山あります。

機械左側面。外部油圧チャンネルなどの装備を追加できる取付け用空きスペース。
主軸用のオイルクーラー
主軸ミクロンルブ潤滑 大容量280Lクーラントタンク

SV-503 は SV-500 に引き続き主軸ヘッドはラム型ヘッドを採用しています。BT40モデルの主軸ベアリングはφ85mm。超重加重型リニアのボールガイド(ころがり案内)と、XYZ3軸ともに早送り速度42m/minを達成。(BT30クラス同等の速さ) SV-500よりもさらに高速になりました。
 CNC装置の大幅な近代化。先行制御を標準装備、また、オプション選択になりますが、データサーバ、リモートバッファ、さらにオプション装備で64bitRISCボードによる高速処理が可能になります。
 森精機SVシリーズは高効率・高精度の時代をリードする先進のマシニングセンタです。 SV-503は、俊敏な動体に強力な主軸と高機能な頭脳を搭載したマシンです。最後にカタログに載っているスペック一覧です。



森精機 SV-503B-40 (2000年) 取説スペック表     [オプション]
 ストローク X軸(テーブル左右) 1020mm
Y軸(サドル前後) 510mm
Z軸(主軸頭上下) 510mm
テーブル上面~主軸端面 150-660mm
テーブル 作業面 1320x600mm
最大積載 1,200kg
 主軸 回転数 10,000rpm [ 20,000 ]
主軸ベアリング φ85mm
テーパ穴 No,40
モーター (30分/連続) 22/18.5 kW
送り速度  XYZ 早送り 42,000 mm/min
XYZ 切削送り 1~6000mm/min
 ATC ツールシャンク BT40
収納本数 30 [ 40, 60 ]
ツール to ツール (時間)
タンク 切削タンク 280L
所要動力源 総電気容量 49.74 kVA
空気圧源 0.5Mpa 300L/min
 機械の大きさ 幅 (所要床面) 2885mm
奥行 (所要床面) 2659mm
2850mm
高 (輸送時) トレーラー
重量 7,500kg

※2000年当時の取説からの抜粋した数値です。年式によって数値が少し変わる場合があります。

あとがき・・ このSV-503。左右1000mmを少し超える1020mmのワイドBタイプ。大人気です。森精機NV5000シリーズの原型(根本となる)と部分がたくさんあります。森精機SV-503は販売台数も多いマシンです。我々もバンバン買い取りしている機械です。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





森精機 NC旋盤 NL2000MC-500 2007年 (ミーリング) MAPPS3


いつもネットをご覧いただき、誠にありがとうございます。

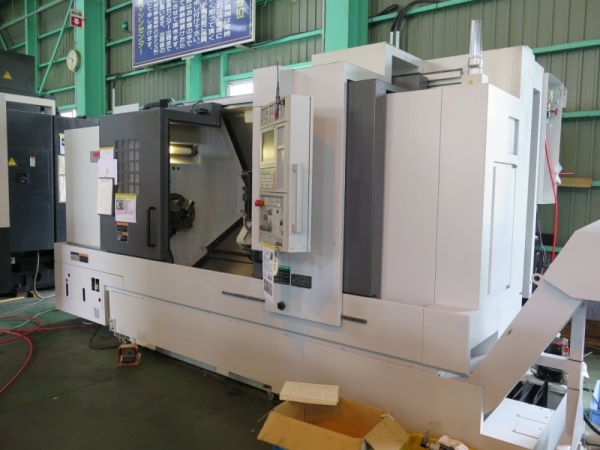

森精機 NC旋盤 NL2000MC-500 2007年 査定・買取させていただきました。

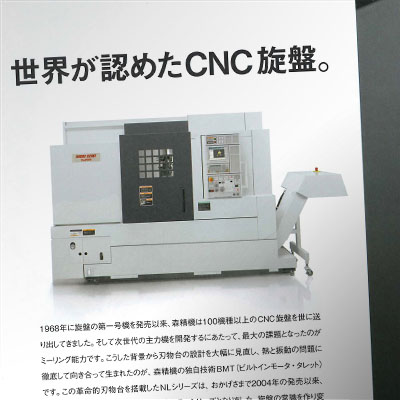

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは 「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
NCのアップグレードがあり第2世代に突入です。

ねじり剛性100%up 。超・高剛性の機械ベッド構造。

主軸剛性50%up。ビルトイン主軸を標準装備。
主軸冷却用のオイルクーラーを標準装備。

カービックカップリング刃物台に加えて
刃物台内部ミーリング機能もビルトインモーター駆動。

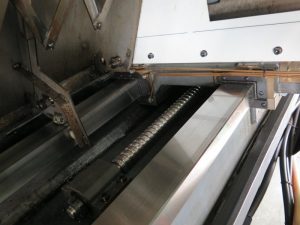

テールストックにボールネジが仕込まれ。
サーボモーター/NC指令で心押台を制御できます。(標準装備)
SLシリーズに続き、CLシリーズと大きなの差別化が図られています。

 MAPPSⅢ 対話を搭載して 第2世代になった 森精機 NL2000シリーズは 心間サイズは500mmのみ。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計6のバリエーションがあります。

森精機 NC旋盤 NL2000 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL2000/500 500mm 8 or 10
インチ
φ65mm –
NL2000MC/500
NL2000Y/500
NL2000S/500 –
NL2000SMC/500 –
NL2000SY/500

今回入荷した機械は複合加工・ミーリング機能付きモデルです。

KITAGAWA/北川製の回転シリンダにスクロールチャックの組み合わせ
段取り替えの多いお客さまに見かける仕様です。
 V12角刃物台  デジタルテールストック

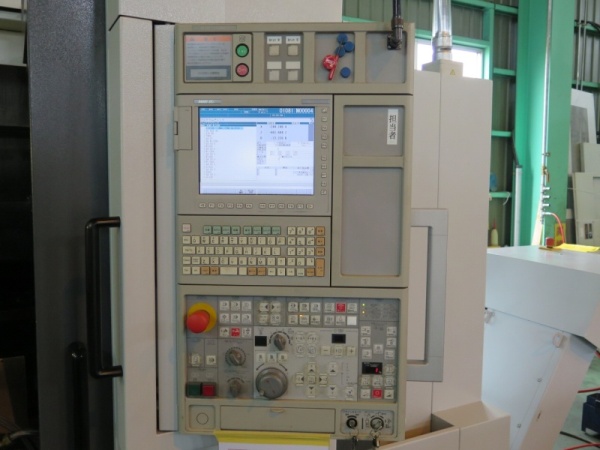

90度 展開できる 使いやすいNC操作盤

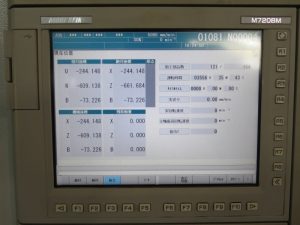

クリッカー付き操作盤 MAPPSⅢ グラフィック表示

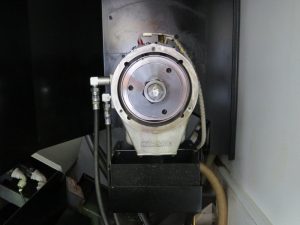

剛性アップした主軸 ビルトイン主軸は10年ほど前から採用
右出しのチップコンベア

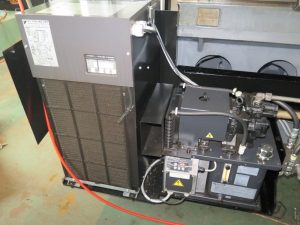

オイルクーラー 未開封/新品の回転工具


最後にカタログに掲載されている仕様スペックです。

森精機 NL2000MC/500 ミーリング 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 923.8 (579.8)
クロススライド上の振り (mm) 755
最大加工径 (mm) 356
標準加工径 (mm) 275
最大加工長さ (mm) 510
棒材加工能力 (mm) 65
 移動量 X軸移動量 (mm) 260
Z軸移動量 (mm) 590
Y軸移動量 (mm)
主軸 主軸最高回転速度 (min-1) 5000
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 73
主軸最小割出し角度 0.001度
主軸軸受内径 (mm) 120
刃物台 工具取付本数 (本) 12 [10] [16]
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 50
回転工具のツールシャンク径 (mm) φ26
刃物台の割出し時間 (秒) 0.25
回転工具主軸最高回転数 (min-1) 6000
送り速度 X 早送り速度 (mm/min) 30,000
Z 早送り速度 (mm/min) 30,000
Y 早送り速度 (mm/min)
心押台 心押台の移動量 (mm) 564
心押台の直径 (mm) 80
心押台のテーパ穴の形式 (mm) 回転センタMT4
電動機 主軸用電動機 (50%/30分/連続) (kW) 15/15/11
回転工具主軸用電動機 (3分/ 5分/ 連続) 5.5/5.5/3.7
送り軸用電動機 (X/Z) (kW) 2.0/3.5
所要動力源 電源 (kVA) 24.0
タンク容量 クーラントタンク容量 (L) 235
 機械の大きさ 2695
奥行 1922
2120
重量 5500

 ※2007年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





森精機 MS-1250 汎用旋盤 8尺

いつもネットをご覧いただき、誠にありがとうございます。
森精機 MS-1250 極上機を  査定・買取しました。


森精機製作所。(2013年よりDMG森精機株式会社)
MSシリーズは当社の買取実績は非常に多く毎月のように入荷がある機械です。
(それだけ多くのユーザーに支持され日本国内に普及している汎用旋盤です。)
MSシリーズは心間長さが650mm=MS-650型と心間長さが850mm=MS-850型、さらに加えて長尺仕様の心間長さが1250mm=MS-1250型、の3つのラインナップがあります。また、850と1250タイプには切落し付(ギャップ付)があります。今回は旋盤のプロが使う心間長さ1250mm(MS-1250 8尺タイプ)を詳しくご紹介します。


チャックサイズは9インチ。帝国=SOUL 3ツ爪スクロールチャック。

主軸貫通穴径52mm 自動送り切削と、ねじ切り切削


・操作ハンドルは集中して配備されたエプロン部分。

刃物台にぶつけた傷・ダメージはありませんでした。


ベッド。こちらもダメージありませんでした。

往復台・傷なし 逆バイト台
心押し台。(芯押し台)。こちらはMT4。モールステーパ4番です。
ベッドストッパー装置。
主軸ブレーキフットペダル。 後ろ姿も美しい

最後にカタログ記載のスペックです。

森精機 MS-1250G 主な仕様
 主軸 チャック 標準10インチ
貫通孔 φ52mm
主軸回転数 32-1800rpm(12段)
モーター 3.7kw(5HP)
 能力 ベッド上の振り 435mm
切落台上の振り 650mm
横送り台上の振り  250mm
心間距離 850mm
ベッドの全長 2280mm  (7.6=8尺)
 刃物台 バイト角  25x25mm
 心押台 テーパシャンク M.T.4
 機械の大きさ 2640mm
奥行 945mm
1254mm
重量 2000kg





この商品は【売約済み】です。
手放したくなくなるほど良い機械でした。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。



森精機 NC旋盤 SL-35B-750 1991年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-35B-750 1991年製 査定・買取させていただきました。

森精機が一番得意とする8インチから15インチクラスNC旋盤
加工サイズ・能力・スペック、多彩なニーズに応えるSLシリーズ。中型機種はSL-25、SL-35、SL-45、3機種のラインナップ。
森精機 SLシリーズ 中型機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-25A 10 JIS-A2-6 φ60mm φ110mm
SL-25B φ80mm φ130mm
SL-35A 12 JIS-A2-8 φ80mm φ130mm
SL-35B φ105mm φ160mm
SL-45A 15 JIS-A2-8 φ100mm φ160mm
 SL-45B JIS-A2-11 φ120mm φ180mm


参考:SL-2/SL-3ベッド構造

参考:SL-25ベッド構造

45度スラント型
角スライドベッド
チューブ構造

NC装置 MORIC-T5F 対話

FANUC-15TがベースNC
調整・整備済みです

中実15インチ4つ爪

V10刃物台
 10-15インチクラスのNC旋盤。これは森精機が一番得意とするCNC旋盤であり、SLシリーズの中核機種です。SL-35Bタイプは中空シリンダの貫通穴径φ105mm 主軸ベアリング軸受径はφ160mmと大きく、剛性の高い基本スペック。高い剛性から生み出される高い加工精度。市場流通台数=出荷台数の多さが森精機が信頼されるバロメーター。中古再販にも温かい、アフターサービスの良さも人気の一つです。

 最後にカタログ記載の仕様です。

森精機 SL-35B/750 主な仕様 【オプション】※
 能力・容量 ベッド上の振り(mm) 600
クロススライド上の振り (mm) 425
センタ間距離 (mm) 890
最大加工径 (mm) 420
最大加工長さ (mm) 780
 移動量 X軸移動量 (mm) 240 (30+210)
Z軸移動量 (mm) 855
主軸 主軸最高回転速度 (min-1) 9-2500
主軸端形状 JIS A2-8
主軸貫通穴径 (mm) 105
主軸軸受内径 (mm) 160
刃物台 工具取付本数 (本) 10
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) max50
刃物台の割出し時間 (秒) 1.0
送り速度 X 早送り速度 (mm/min) 12,000
Z 早送り速度 (mm/min) 15,000
心押台 心押台の移動量 (mm) 706
心押台の直径 (mm) 110
心押台のテーパ穴の形式 (mm) MT,4
電動機 主軸用電動機 (30分/連続) (kW) 22/18.5
送り軸用電動機 (X/Z) (kW) 1.8/2.8
所要動力源 電源 (kVA) 45
タンク容量 クーラントタンク容量 (L) 110
 機械の大きさ 3620
奥行 1845
2130
重量 8000

 ※1992年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





森精機 NC旋盤 CL-2000A 2007年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000A 2007年 査定・買取させていただきました。


CLシリーズはコンパクトで拡張性が高くFA化が容易なモデル。

コンパクトながら基本性能は良く角スライドガイド

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置 MAPPS。

主軸の種類 = 主軸ベアリング軸受内径の大きさによって3種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが
あり、合計9機種のラインナップ。

森精機 CL-1500 CL-2000 シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 6 φ80mm
CL-1500M
CL-1500T
CL-2000A 8 φ100mm
CL-2000AM
CL-2000AT
CL-2000B φ110mm
CL-2000BM
CL-2000BT



今回入荷した機械は CL-2000A チャッカー仕様

9インチスクロール 刃物台V10角
脱着式ツールアイ 角スライドガイド
MSX-805Ⅲ MAPPSⅢ
森精機独自の統一デザインの操作盤
NC装置 MSX-805Ⅲ 三菱メルダスをベースとしたCNC装置
MAPPSⅢ 対話を搭載
チップコンベア

 森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

 最後にカタログ掲載の仕様です。

森精機 CL-2000A 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 510
最大加工径 (mm) 430【420】
標準加工径 (mm) 199 【259】【176】
最大加工長さ (mm) 563
棒材加工能力 (mm) 51
 移動量 X軸移動量 (mm) 245(215+35)
Z軸移動量 (mm) 570
主軸 主軸最高回転速度 (min-1) 45-4,500
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 61
主軸軸受内径 (mm) 100
刃物台 工具取付本数 (本) 10【8】【12】
角バイトシャンク部の高さ (mm) 25【20】
ボーリングバーのシャンク部の直径 (mm) 最大40【32,45,50】
刃物台の割出し時間 (秒) 0.7
送り速度 X 早送り速度 (mm/min) 24,000
Z 早送り速度 (mm/min) 24,000
心押台 心押台の移動量 (mm)
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5
送り軸用電動機 (X/Z) (kW) 1.5/2.0
所要動力源 電源 (kVA) 17.3
タンク容量 クーラントタンク容量 (L) 150
 機械の大きさ 1995
奥行 1637
1814
重量 3390

 ※2008年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。



森精機 NC旋盤 SL-25MC-500 1996年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-25MC-1000 1996年 査定・買取させていただきました。

森精機アイボリーカラー。SL-25MC/500 状態の良いお品物です。
加工サイズ・能力・スペック、多彩なニーズに応えるSLシリーズ。中型機種はSL-25、SL-35、SL-45、3機種のラインナップ。
森精機 SLシリーズ 中型機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-25A 10 JIS-A2-6 φ60mm φ110mm
SL-25B φ80mm φ130mm
SL-35A 12 JIS-A2-8 φ80mm φ130mm
SL-35B φ105mm φ160mm
SL-45A 15 JIS-A2-8 φ100mm φ160mm
 SL-45B JIS-A2-11 φ120mm φ180mm

 通常、NC旋盤はXZの2軸が基本ですが、主軸割り出しC軸機能と、ミーリングM軸機能を備えたSL-25MCモデルを加えて、複合モデルもラインナップにあります。マシニング・フライスなどの2次工程をNC旋盤に集約して加工の幅が広がります。
今回入荷した1台は ミーリング機能・C軸割り出し機能を備えた SL-25MC、主に樹脂の円筒ワーク加工にお使いだったとても状態の良いお品物です。
NC装置は MSD-516Ⅱ FANUC-16TをベースとしたNC装置
対話プログラム機能を搭載

調整・整備済みです

中空10インチチャック

V12刃物台

 10-15インチのスタンダードクラスは市場で一番ニーズの高いNC旋盤。これは森精機が一番力を注ぎ込み一番得意とするCNC旋盤であり、これらはSLシリーズの中核機種です。高い基本スペック。高い剛性から生み出される高い加工精度。市場流通台数=出荷台数の多さが森精機が信頼されるバロメーター。中古再販にも温かい、アフターサービスの良さも人気の理由です。

 最後にカタログ記載の仕様です。

森精機 SL-25MC/500 主な仕様 【オプション】※
 能力・容量 ベッド上の振り(mm) 520
クロススライド上の振り (mm) 350
センタ間距離 (mm) 625
最大加工径 (mm) 340
最大加工長さ (mm) 530
 移動量 X軸移動量 (mm) 287 (117+170)
Z軸移動量 (mm) 590
主軸 主軸最高回転速度 (min-1) 35-3500【25-2500】
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 80
主軸軸受内径 (mm) 130
刃物台 工具取付本数 (本) 12 (回転工具6本)
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) max50
刃物台の割出し時間 (秒) 1.3
回転工具回転数 (rpm) 80~2,000
送り速度 X 早送り速度 (mm/min) 12,000
Z 早送り速度 (mm/min) 15,000
心押台 心押台の移動量 (mm) 491
心押台の直径 (mm) 110
心押台のテーパ穴の形式 (mm) MT,5
電動機 主軸用電動機 (30分/連続) (kW) 15/11
送り軸用電動機 (X/Z) (kW) 1.8/1.8
所要動力源 電源 (kVA) 31.5
タンク容量 クーラントタンク容量 (L) 130
 機械の大きさ 3033
奥行 1647
1930
重量 4400

 ※1993年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





森精機 ACCUMILL4000 タッピングマシン 2003年

いつもネットをご覧いただき、誠にありがとうございます。
森精機製作所 ACCUMILL4000 タッピングマシン 立型マシニングセンタ 2003年式 査定・買取させていただきました。


森精機のタッピングマシン新型ACCUMILL4000。


今回入庫した1台は、各所ヤレておりましたので
少々リコンディションイングを実施しました。

ワーク積載 200kg 主軸12,000rpm
主軸交換 ATC30



NC装置も載せ替えました。
10.4型の明るい液晶モニタ。PCカードスロット使えます。
機械右側面。 外部油圧チャンネルなどの装備を追加できる取付け用空きスペースがまとまっておりメンテナンス性が良いです。
200Lクーラント装置 強制潤滑油給油装置

 新型の森精機ACCUMILL4000はタレット型ATCを廃止して、本格的なツインアーム方式を採用しました。主軸ベアリングはφ50mmの主軸を搭載しております。送り系は新型リニアのボールガイド(ころがり案内)と、XYZ3軸ともに早送り速度48m/minを達成。さらに加えてCNC装置の大幅な近代化。オプション選択になりますが、データサーバ、リモートバッファ、AIナノ輪郭制御などがオプションで加わり、高能率加工の時代に突入です。

最後にカタログに載っているスペック一覧です。

森精機 ACCUMILL4000 (2003年) カタログスペック表
 ストローク X軸(テーブル左右) 560mm
Y軸(サドル前後) 430mm
Z軸(主軸頭上下) 350mm
テーブル上面~主軸端面 150-500mm
テーブル 作業面 700x400mm
最大積載 200kg
 主軸 回転数 12,000rpm(OP 20,000)
主軸ベアリング φ50mm
テーパ穴 No,30
モーター (30分/連続) 5.5/3.7 kW
送り速度  早送り XYZ: 48m/min
切削送り XYZ: 48m/min
 ATC ツールシャンク BT30
収納本数 20(OP 30本)
ツール to ツール (時間) 0.7秒
タンク 切削タンク 標準200L
所要動力源 総電気容量 14.8 kVA
空気圧源 0.5Mpa 250L/min
 機械の大きさ 幅 (所要床面) 1600mm
奥行 (所要床面) 2005mm
2338mm
高 (輸送時)
重量 3,000kg

※2003年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。



森精機 NC旋盤 SL-150Y-500 1999年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-150Y-500 1999年製
査定・買取させていただきました。


Y軸を有した複合加工機。
森精機 NC旋盤の中核機種 SLシリーズ 3ケタの名称になり3代目に突入です。
その中で小型機種は SL-150、SL-200 2機種のラインナップ
森精機 SLシリーズ 小径機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-150 6 JIS-A2-5 φ52mm φ90mm
SL-200 8 JIS-A2-6 φ73mm φ110mm

 森精機 NC旋盤の小型タイプに位置する SL-150シリーズは 加工や工程集約のレベルに応じた5種類のバリエーション。SL-150、SL-150MC、SL-150S、SL-150SMC、SL-150Y があります。
今回入荷した機械は Y軸機能を有したターニングセンタモデル。SL-150Yです。

中・小物加工に高効率・高精度で対応。
確かな機能と品質が実感できる高信頼性の1台。

SL-200 ベッド構造

SL-25 ベッド構造

ボックスビルド方式
新たにボックスタイプのベッド構造になり、また、主軸・刃物台、心押し or 第2主軸、あらゆる客先仕様・ニーズに対応する為に仕様変更しやすい機械構造に。
オートローダーによる無人システム化も新たにに加わりました。

NC装置 MSC-501

FANUC-18T をベースとしたCNC装置
当機は整備・調整してからのお渡しになります。

6インチチャック

V12刃物台
加工の領域を拡大するY軸機能

角スライド

心押し

ビルトイン主軸

XY創成2軸
 小さい部品ほど品数が多く、多品種小ロット加工が増えると機械の稼働率はそのまま生産性に影響します。小型NC旋盤は手早い段取りが肝心。加工精度はもちろんの事、使い易さと段取性。加工の領域をかくだいするY軸機能を搭載して、また一歩、工程集約の幅が広がりました。SLシリーズは剛性あるベッド構造に先進の機能。小型クラス最高のマシンスペック。

 最後にカタログ記載の仕様です。

森精機 SL-150Y 主な仕様 【オプション】※
 能力・容量 ベッド上の振り(mm) 680
クロススライド上の振り (mm) 510
センタ間距離 (mm) 575
最大加工径 (mm) 300
最大加工長さ (mm) 490
 移動量 X軸移動量 (mm) 315 (150+65)
Z軸移動量 (mm) 490
Y軸移動量 (mm) 70 (+40,-30)
主軸 主軸最高回転速度 (min-1) 50-5,000【80-8,000】
主軸端形状 JIS A2-5
主軸貫通穴径 (mm) 56
主軸軸受内径 (mm) 90 【80】
刃物台 工具取付本数 (本) 12 (回転工具12本)
角バイトシャンク部の高さ (mm) 20
ボーリングバーのシャンク部の直径 (mm) 32
刃物台の割出し時間 (秒) 0.2
送り速度 X 早送り速度 (mm/min) 18,000
Z 早送り速度 (mm/min) 24,000
Y 早送り速度 (mm/min) 6,000
心押台 心押台の移動量 (mm) 485
心押台の直径 (mm) 85
心押台のテーパ穴の形式 (mm) MT,4
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5 【11/7.5】
送り軸用電動機 (X/Z/Y) (kW) 2.8/2.8/1.4
回転工具電動機 (30分/連続) (kW) 3.8/2.8
所要動力源 電源 (kVA) 22.2 【26.1】
タンク容量 クーラントタンク容量 (L) 205
 機械の大きさ 2255
奥行 1750
2015
重量 4200

 ※1998年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。

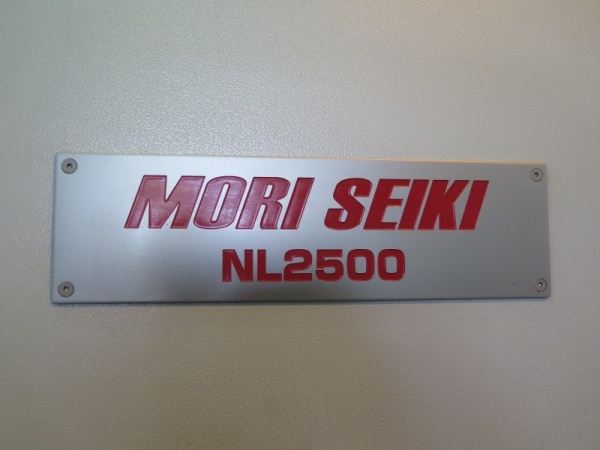

森精機 NC旋盤 NL2500-1250 2012年 (センター) MAPPS4


いつもネットをご覧いただき、誠にありがとうございます。

森精機 NC旋盤 NL2500-1250 2012年 査定・買取させていただきました。



新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは 「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
ビルトインモータータレットを搭載したNLシリーズが発売されてから
累計販売台数10,000台との事です。
世界進出を目指して生まれて、世界に認められたNC旋盤。
CNC装置のアップグレードがあり、シリーズ3代目に突入。

 MAPPSⅣ 対話を搭載して 第3世代になった 森精機 NL2500シリーズは 心間サイズは700mm・1250mmの2つのバリエーション。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計12のバリエーションがあります。

森精機 NC旋盤 NL2500 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL2500/700 700mm 主10 or 12インチ

サブ6 or 8インチ
φ80mm –
NL2500MC/700
NL2500Y/700
NL2500S/700 –
NL2500SMC/700 –
NL2500SY/700
NL2500/1250 1250mm –
NL2500MC/1250
NL2500Y/1250
NL2500S/1250 –
NL2500SMC/1250 –
NL2500SY/1250

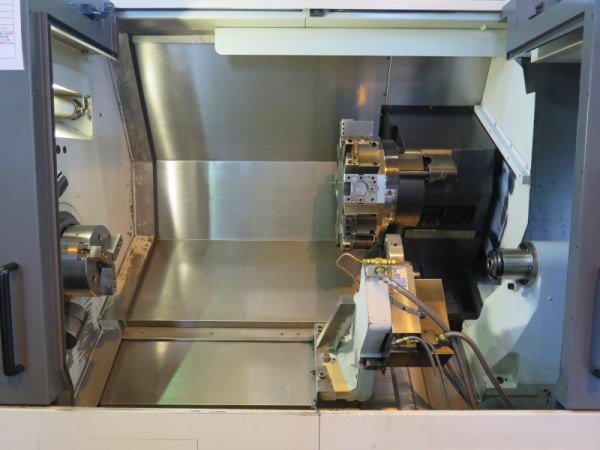

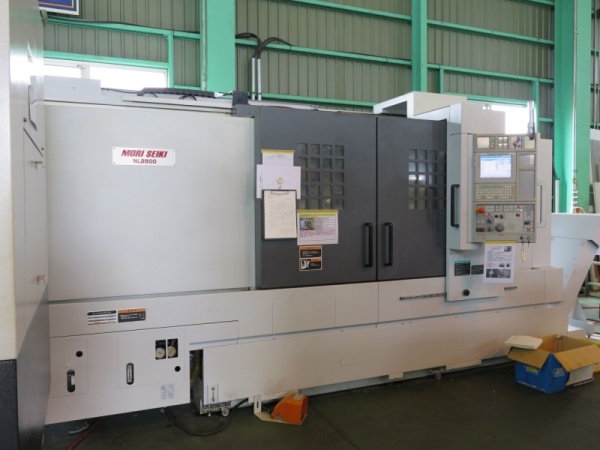

今回入荷した機械は、標準センターワークの加工の心間1250mmモデルです。

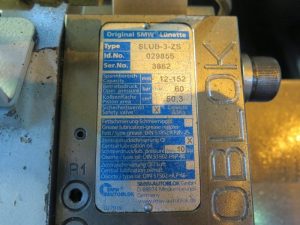

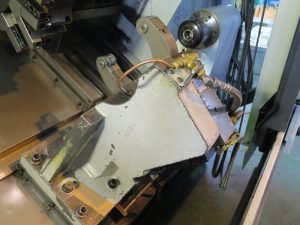

シャフトワークに最適 SMW AUTOBLOCK 油圧自動 移動振れ止めつき

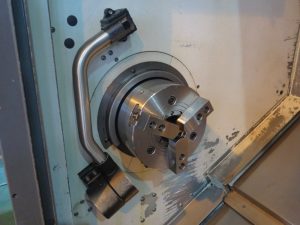

ビルトイン主軸 + KITAGAWA/北川 10インチ 中空チャック

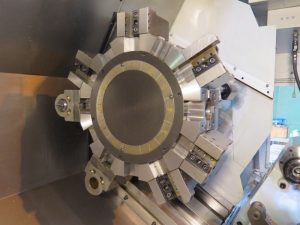

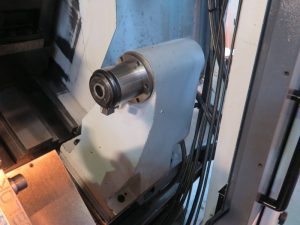

V12 刃物台 + デジタルテールストック(NCテール)

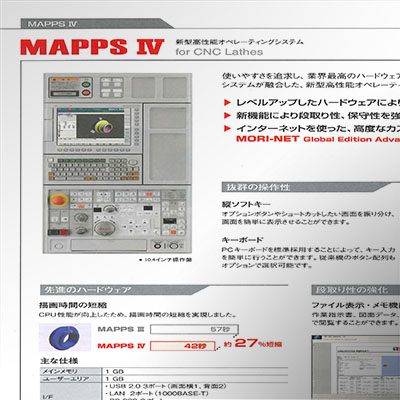

MAPPSⅣ 使い馴染んだNC操作盤 以降のモデルはCELOSとなっていきます。

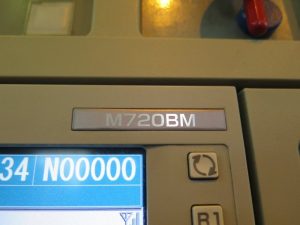

三菱メルダスをベースとした M720BM
グッドコンディション
熱変異対策の為に主軸から一番遠い場所にレイアウトされた主軸オイルクーラー


最後にカタログに掲載されている仕様スペックです。

森精機 NL2500Y/1250 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 923.8 (579.8)
クロススライド上の振り (mm) 755
最大加工径 (mm) 356
標準加工径 (mm) 275
最大加工長さ (mm) 1298
棒材加工能力 (mm) 80
 移動量 X軸移動量 (mm) 260
Z軸移動量 (mm) 1345
Y軸移動量 (mm)
主軸 主軸最高回転速度 (min-1) 4000
主軸端形状 JIS A2-8
主軸貫通穴径 (mm) 91
主軸最小割出し角度
主軸軸受内径 (mm) 140
刃物台 工具取付本数 (本) 12 [10]
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 最大50
回転工具のツールシャンク径 (mm) φ26
刃物台の割出し時間 (秒) 0.25
回転工具主軸最高回転数 (min-1) 6000
送り速度 X 早送り速度 (mm/min) 30,000
Z 早送り速度 (mm/min) 30,000
Y 早送り速度 (mm/min)
心押台 心押台の移動量 (mm) 1284
心押台の直径 (mm) 110
心押台のテーパ穴の形式 (mm) 回転センタMT5
電動機 主軸用電動機 (50%/30分/連続) (kW) 18.5/18.5/15
回転工具主軸用電動機 (3分/ 5分/ 連続) 5.5/5.5/3.7
送り軸用電動機 (X/Z) (kW) 3.5/3.5
所要動力源 電源 (kVA) 28.8
タンク容量 クーラントタンク容量 (L) 345
 機械の大きさ 4339
奥行 2143
2232
重量 7200

 ※2010年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





森精機 NC旋盤 CL-2000BT 2006年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000BT 2006年 査定・買取させていただきました。


先代の CL-153、CL-203 シリーズからフルモデルチェンジ
コンパクトで拡張性が高く、FA化が容易なモデルとして
森精機のラインナップ機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

主軸の種類 = 主軸ベアリング軸受内径の大きさによって3種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが
加わり合計9機種のラインナップ。

森精機 CL-1500 CL-2000 シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 6 φ80mm
CL-1500M
CL-1500T
CL-2000A 8 φ100mm
CL-2000AM
CL-2000AT
CL-2000B φ110mm
CL-2000BM
CL-2000BT


今回入荷した機械は CL-2000BT センター仕様


主軸8インチチャック

刃物台V10角

心押し台

角スライドガイド

チップコンベア

背面出し

MSX-805

MAPPS対話
森精機独自の統一デザインの操作盤
NC装置 MSX-805 三菱メルダスをベースとしたCNC装置
MAPPSⅡ対話

 森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

最後にカタログ掲載の仕様です。

森精機 CL-2000B 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 510
最大加工径 (mm) 440
標準加工径 (mm) 196 【259】【176】
最大加工長さ (mm) 363
棒材加工能力 (mm) 65
 移動量 X軸移動量 (mm) 245(220+25)
Z軸移動量 (mm) 370
主軸 主軸最高回転速度 (min-1) 35-3,500
主軸端形状 JIS A2-5
主軸貫通穴径 (mm) 73
主軸軸受内径 (mm) 110
刃物台 工具取付本数 (本) 10【8】【12】
角バイトシャンク部の高さ (mm) 25【20】
ボーリングバーのシャンク部の直径 (mm) 最大40【32,45,50】
刃物台の割出し時間 (秒) 0.7
送り速度 X 早送り速度 (mm/min) 24,000
Z 早送り速度 (mm/min) 24,000
心押台 心押台の移動量 (mm)
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5
送り軸用電動機 (X/Z) (kW) 1.5/2.0
所要動力源 電源 (kVA) 17.3
タンク容量 クーラントタンク容量 (L) 150
 機械の大きさ 1975
奥行 1667
1814
重量 2800

 ※2008年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。
