投稿日:

森精機ハイテック NC旋盤 TF-2000BT 2002年 SEICOS-Σ21L

いつもネットをご覧いただき、誠にありがとうございます。
森精機ハイテック NC旋盤 TF-2000BT 2002年　査定・買取させていただきました。

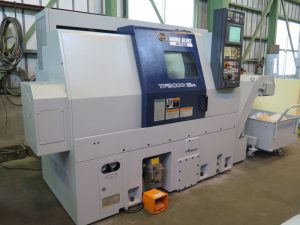

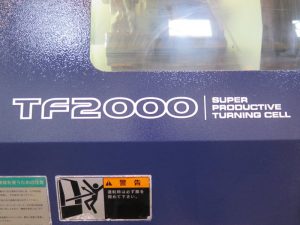

森精機ハイテック製 NC旋盤 TF-2000BT
日立精機は2002年に森精機ハイテックとして新たなスタートを切りました



　旧日立精機　NC旋盤　TFシリーズはリニアガイドのコンパクトNC旋盤でした。森精機ハイテックとして新たなスターを切るときに、同じく森精機CL2000Bと同じコンセプトの為、森精機からのOEMシリーズとして新たなTFシリーズがスタートです。
２台を並べて　詳しく見ていきましょう
左　森精機ハイテック製 右　森精機製作所製
TF-2000BT CL-2000BT

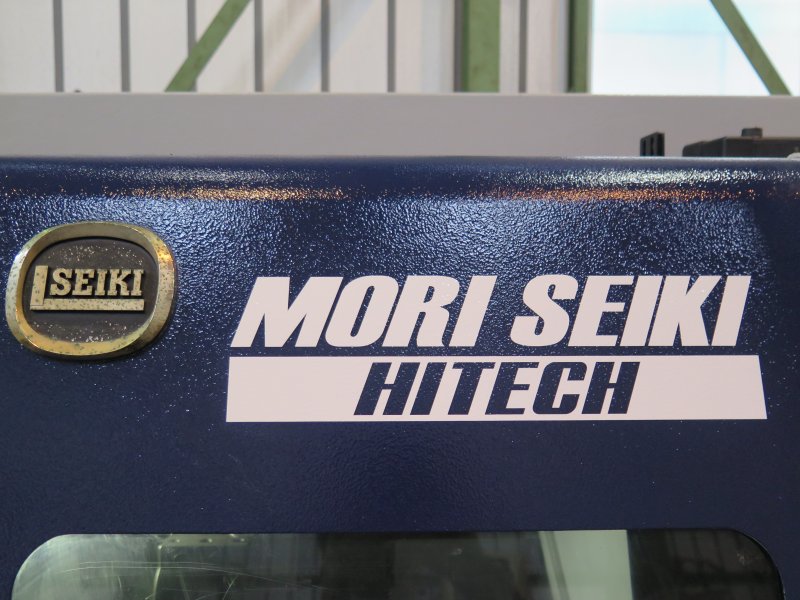

扉に隠れない hitachiseiki 扉に隠れてしまうmoriseikiロゴマーク

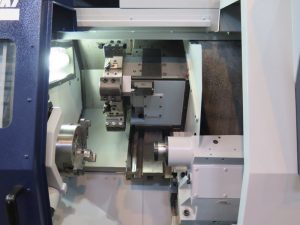

作業者ポジションからみた機械内部

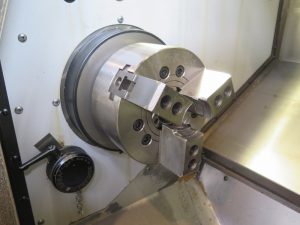

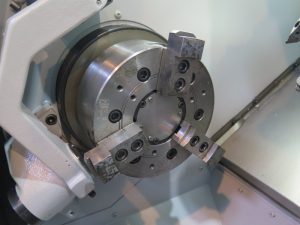

チャックサイズは8インチ
松本製のチャックとシリンダ 豊和製のチャックとシリンダ

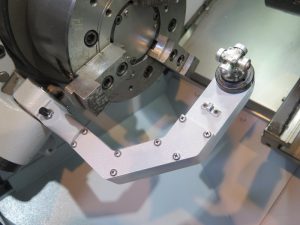

森精機ハイテック　機内ツールセッタ 森精機　脱着式ツールアイ

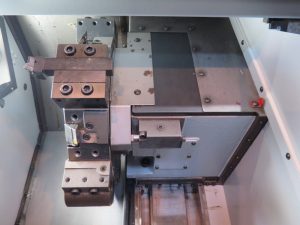

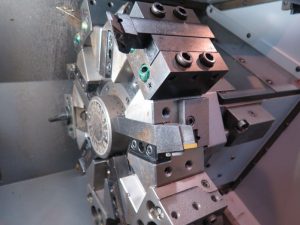

ボルトオン式刃物台　10角ターレット
角バイトシャンク高さは25mm

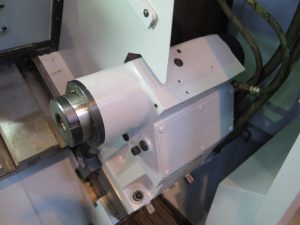

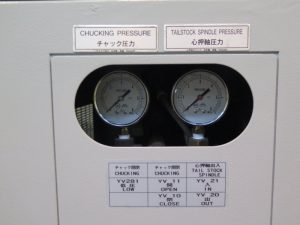

油圧式テールストック

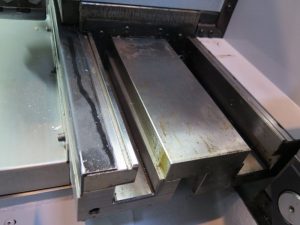

角スライド

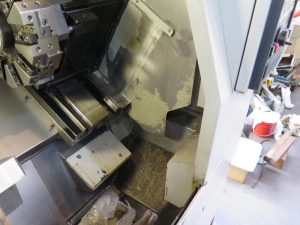

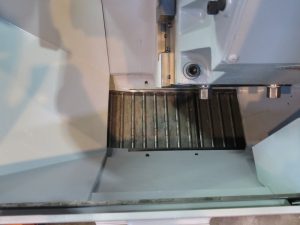

切り屑の落下シューター

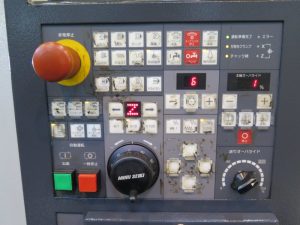

機械右　固定式のNC操作パネル

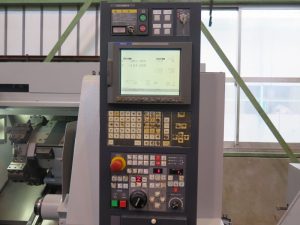

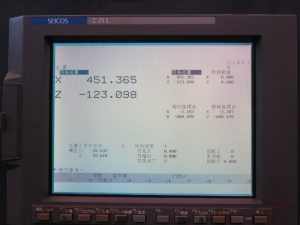

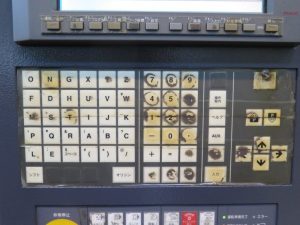

日立精機　SEICOS 森精機　MSX-805
FANUC-21T　ベースのNC装置 メルダスをベースとしたNC装置
SEICOS　NC MAPPSⅡ対話
NC装置以外に関しては　部品共通のようです

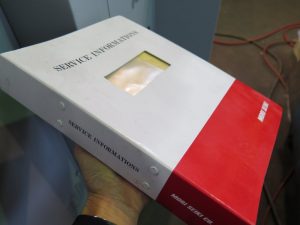

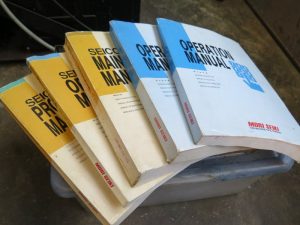

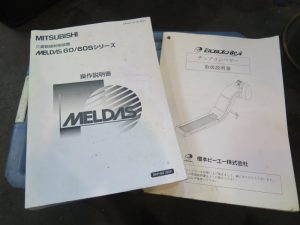

取扱説明書は森精機のフォーマットに統一されました

　日立精機は森精機ハイテックとして新たなスタートを切ったわけですが、機械部品は共通になっても、NC装置の使い方・使いやすさ、ユーザーフレンドリーなインターフェイスは日立精機のまま残されたようです。

　最後にTF-2000BTのスペック情報です。

森精機ハイテック　TF-2000BT　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) φ430
最大加工長さ　(mm) 563
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 245(215+30)
Z軸移動量　(mm) 570
主軸 主軸最高回転速度　(min-1) 35-3500
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 10【8、12】
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 最大40
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) 150
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) –
送り軸用電動機　(X/Z)　(kW) –
所要動力源 電源　(kVA) –
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1975
奥行 1667
高 1814
重量 3390

　※2003年カタログデータより記載



この商品は【売約済み】です。





投稿日:

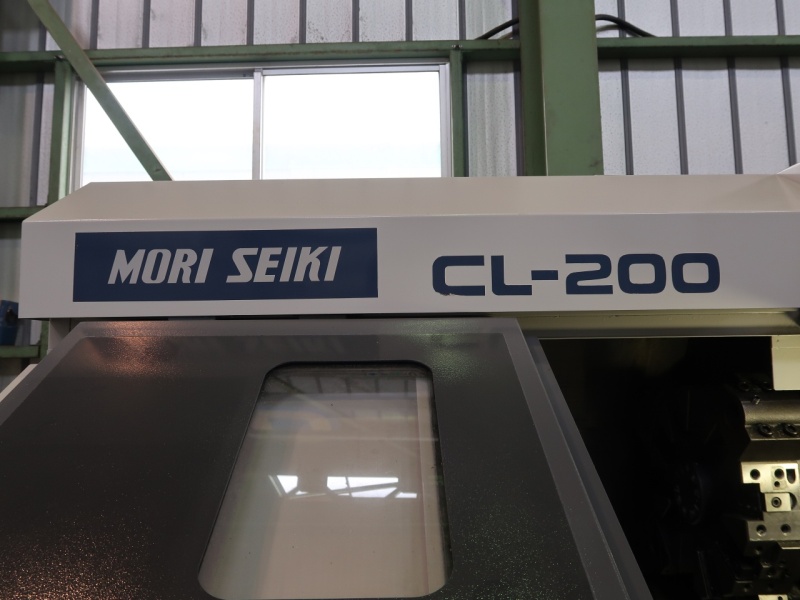

森精機 NC旋盤 CL-200A 1997年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-200A 1997年　買取させていただきました。


1990年代後半、先代の CL-15、CL-20、2桁シリーズからフルモデルチェンジ。
コンパクトで拡張性が高く、FA化が容易なモデルとして森精機のラインナップ
機種の中で立ち位置は同じ。

新型CL150/CL200シリーズ　最大の変更点は

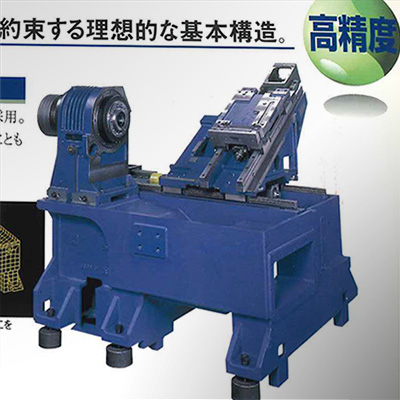

角スライドからリニアスライドへ。高速・高精度加工モデルへと進化。


主軸の種類 ＝ 主軸ベアリング軸受内径の大きさ　によって３種。
それぞれにセンター心押し台【あり・なし】により、合計６機種のラインナップ。

森精機　CL-150　CL-200　シリーズラインナップ
心押し 標準チャック 主軸ベアリング
CL-150  – 6 φ80mm
CL-150 /500 〇
CL-200A  – 8 φ100mm
CL-200A /500 〇
CL-200B  – φ110mm
CL-200B /500 〇

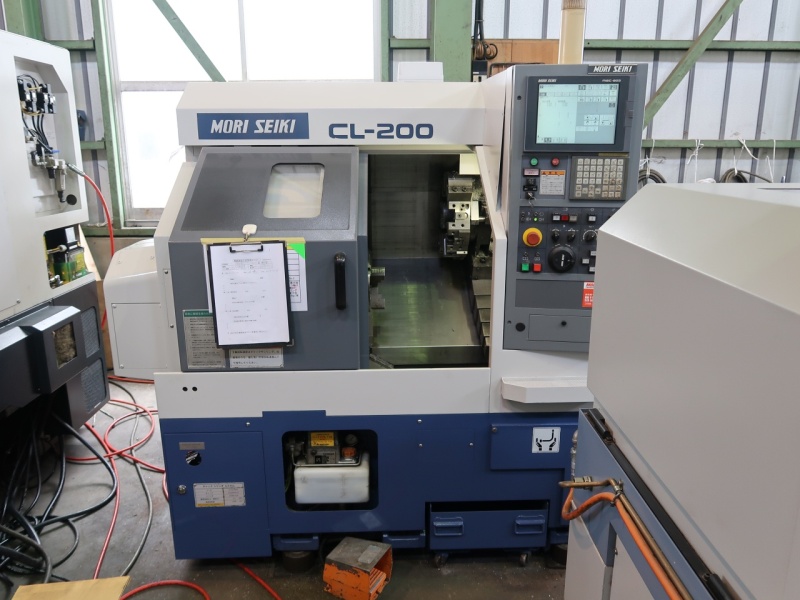

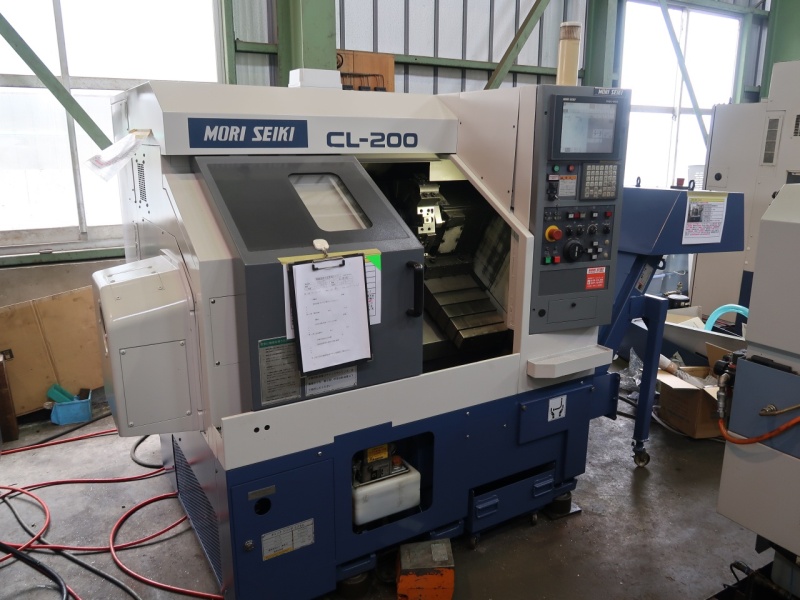

今回入荷した機械は　CL-200A　センター無し

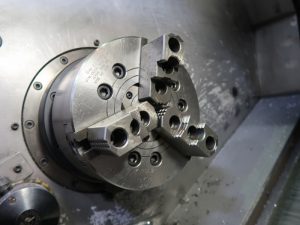

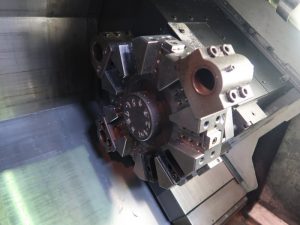

主軸8インチチャック 刃物台V10角

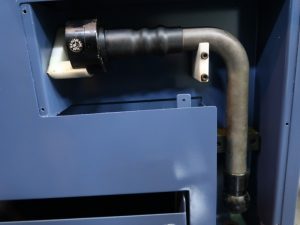

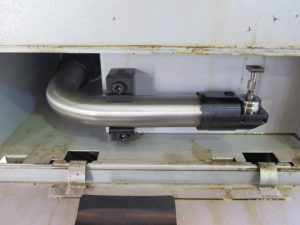

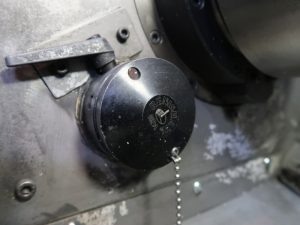

脱着式ツールアイ

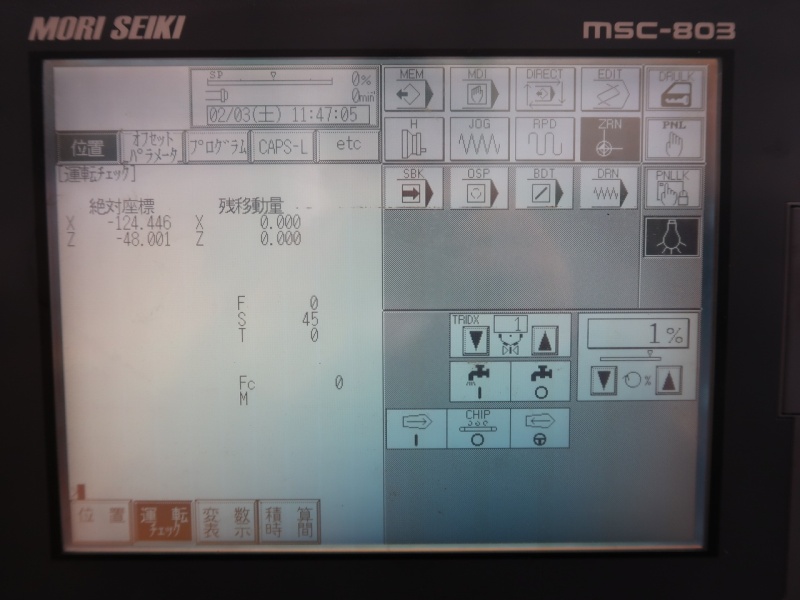

NC装置　MSC-803
三菱メルダスをベースとしたCNC装置
対話型自動プログラミングCAPS-Lを標準搭載
リフトアップ　ヒンジ式チップコンベア右出し

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

　最後にカタログ掲載の仕様です。

森精機　CL-200A　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 515
最大加工径　(mm) 410
標準加工径　(mm) 199【259】
最大加工長さ　(mm) 330
棒材加工能力　(mm) 51
 移動量 X軸移動量　(mm) 235(205+30)
Z軸移動量　(mm) 318
主軸 主軸最高回転速度　(min-1) 45-4,500
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 61
主軸軸受内径　(mm) 100
刃物台 工具取付本数　(本) 10【8】
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 最大40【50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 30,000
Z　早送り速度　(mm/min) 30,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 22
タンク容量 クーラントタンク容量　(L) 123
 機械の大きさ 幅 1450
奥行 1730
高 1665
重量 2450

　※1997年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 SL-150Y-500 1999年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-150Y-500 1999年製　査定・買取させていただきました。


Y軸を有した複合加工機。
森精機　NC旋盤の中核機種　SLシリーズ　3ケタの名称になり３代目に突入です。
その中で小型機種は　SL-150、SL-200　２機種のラインナップ

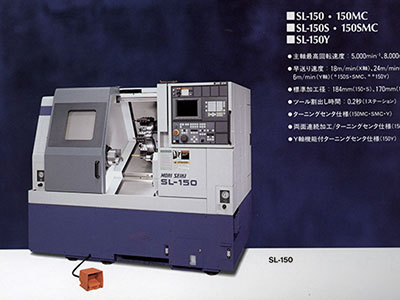

森精機　SLシリーズ　小径機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-150 6 JIS-A2-5 φ52mm φ90mm
SL-200 8 JIS-A2-6 φ73mm φ110mm

​

　森精機　NC旋盤の小型タイプに位置する　SL-150シリーズは　加工や工程集約のレベルに応じた5種類のバリエーション。SL-150、SL-150MC、SL-150S、SL-150SMC、SL-150Y　があります。

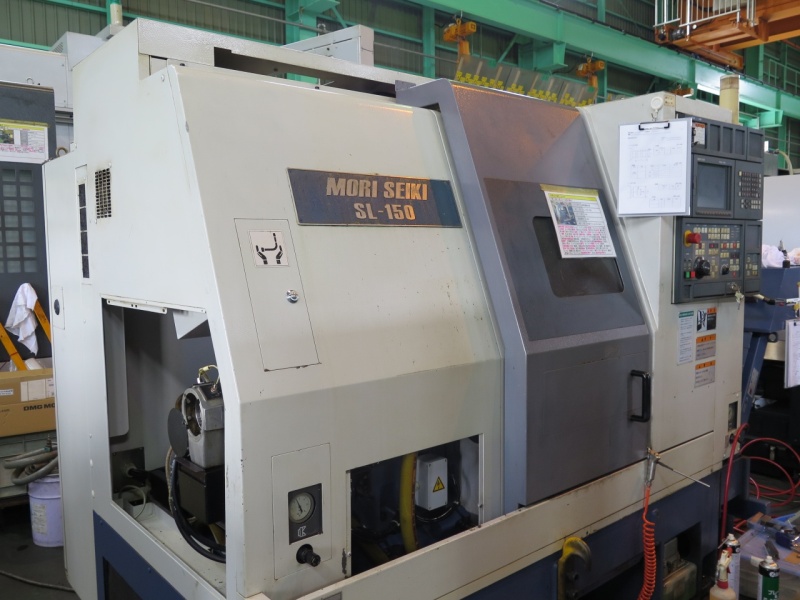

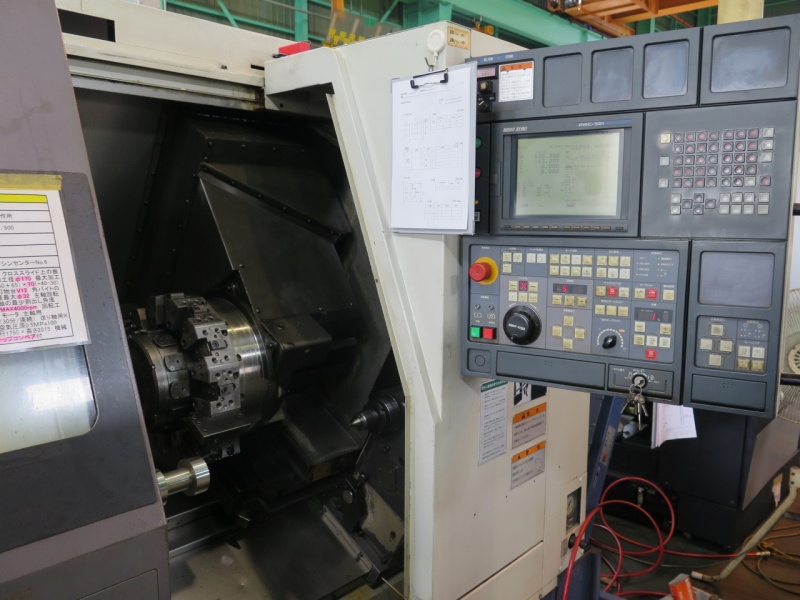

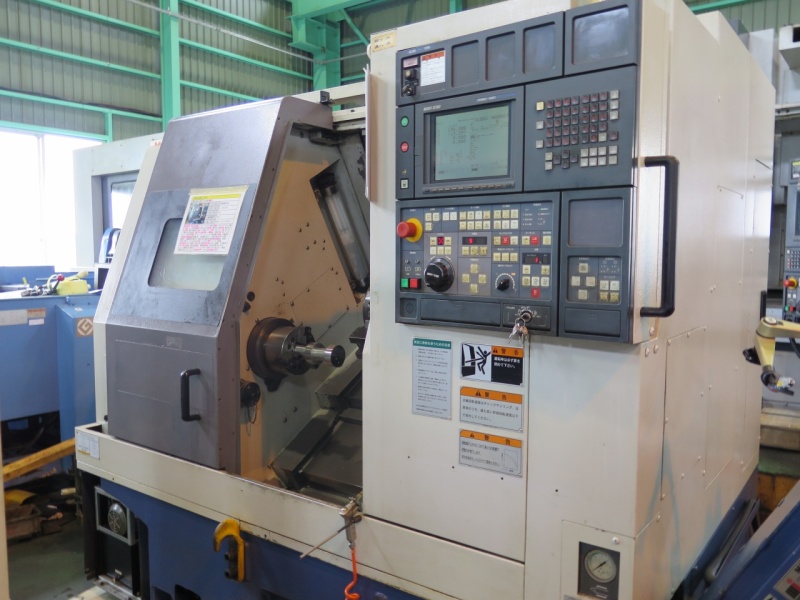

今回入荷した機械は　Y軸機能を有したターニングセンタモデル。SL-150Yです。

中・小物加工に高効率・高精度で対応。
確かな機能と品質が実感できる高信頼性の１台。

SL-200　ベッド構造

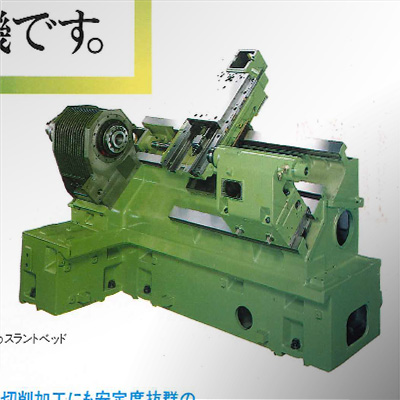

SL-25　ベッド構造

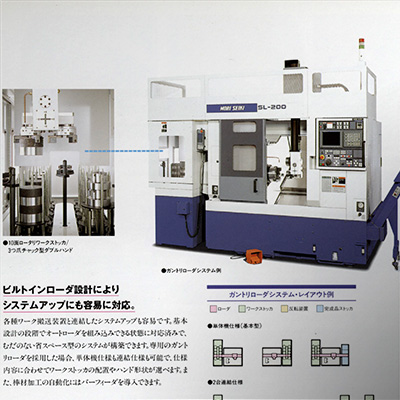

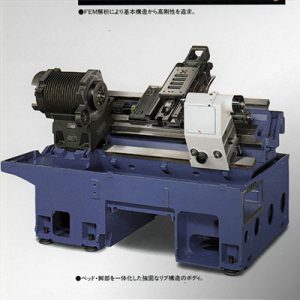

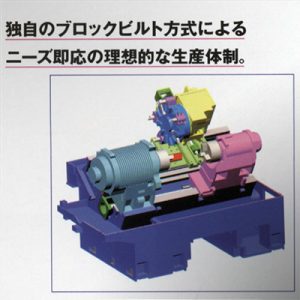

ボックスビルド方式		 新たにボックスタイプのベッド構造になり、また、主軸・刃物台、心押し or 第２主軸、あらゆる客先仕様・ニーズに対応する為に仕様変更しやすい機械構造に。
オートローダーによる無人システム化も新たにに加わりました。

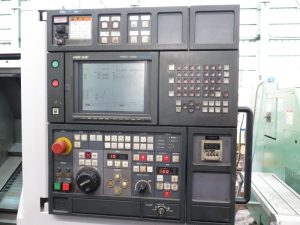

NC装置　MSC-501
FANUC-18T　をベースとしたCNC装置
当機は整備・調整してからのお渡しになります。

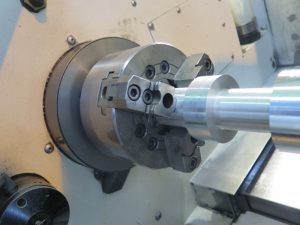

６インチチャック

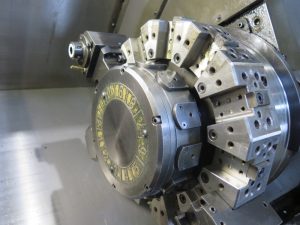

V12刃物台

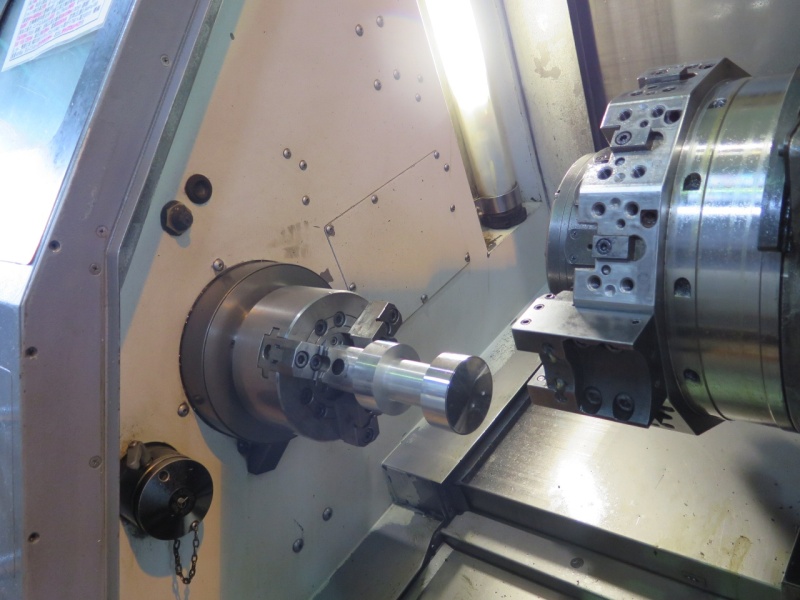

加工の領域を拡大するY軸機能

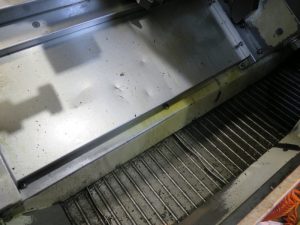

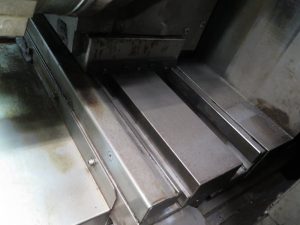

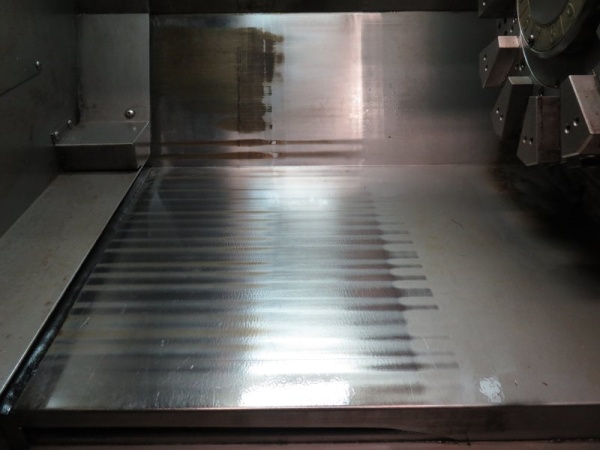

角スライド

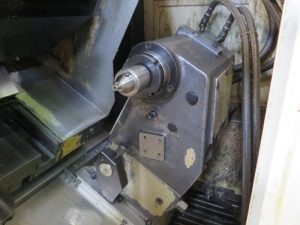

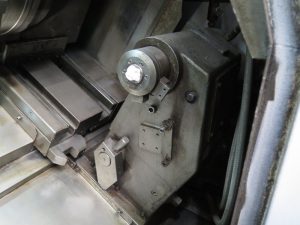

心押し

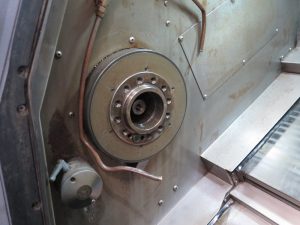

ビルトイン主軸

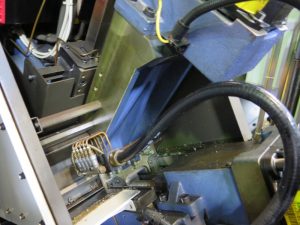

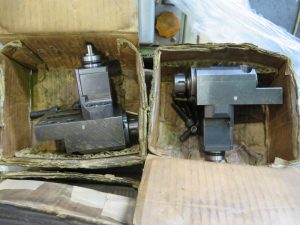

XY創成２軸
　小さい部品ほど品数が多く、多品種小ロット加工が増えると機械の稼働率はそのまま生産性に影響します。小型NC旋盤は手早い段取りが肝心。加工精度はもちろんの事、使い易さと段取性。加工の領域をかくだいするY軸機能を搭載して、また一歩、工程集約の幅が広がりました。SLシリーズは剛性あるベッド構造に先進の機能。小型クラス最高のマシンスペック。

　最後にカタログ記載の仕様です。
森精機　SL-150Y　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 680
クロススライド上の振り　(mm) 510
センタ間距離　(mm) 575
最大加工径　(mm) 300
最大加工長さ　(mm) 490
 移動量 X軸移動量　(mm) 315 (150+65)
Z軸移動量　(mm) 490
Y軸移動量　(mm) 70 (+40,-30)
主軸 主軸最高回転速度　(min-1) 50-5,000【80-8,000】
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 56
主軸軸受内径　(mm) 90　【80】
刃物台 工具取付本数　(本) 12 (回転工具12本)
角バイトシャンク部の高さ　(mm) 20
ボーリングバーのシャンク部の直径　(mm) 32
刃物台の割出し時間　(秒) 0.2
送り速度 X　早送り速度　(mm/min) 18,000
Z　早送り速度　(mm/min) 24,000
Y　早送り速度　(mm/min) 6,000
心押台 心押台の移動量　(mm) 485
心押台の直径　(mm) 85
心押台のテーパ穴の形式　(mm) MT,4
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5 【11/7.5】
送り軸用電動機　(X/Z/Y)　(kW) 2.8/2.8/1.4
回転工具電動機　(30分/連続)　(kW) 3.8/2.8
所要動力源 電源　(kVA) 22.2 【26.1】
タンク容量 クーラントタンク容量　(L) 205
 機械の大きさ 幅 2255
奥行 1750
高 2015
重量 4200

　※1998年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

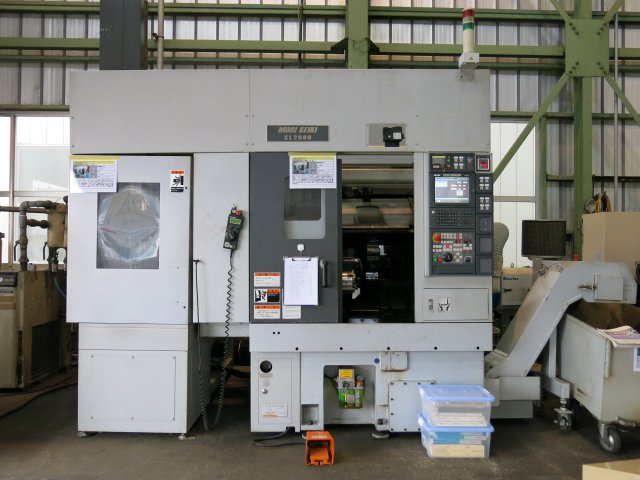

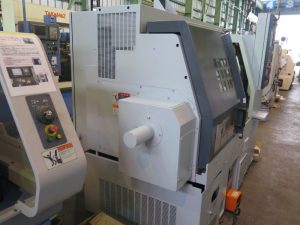

森精機 NC旋盤 CL-2000BT 2006年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000BT 2006年　査定・買取させていただきました。


先代の　CL-153、CL-203　シリーズからフルモデルチェンジ
コンパクトで拡張性が高く、FA化が容易なモデルとして
森精機のラインナップ機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが加わり合計９機種のラインナップ。

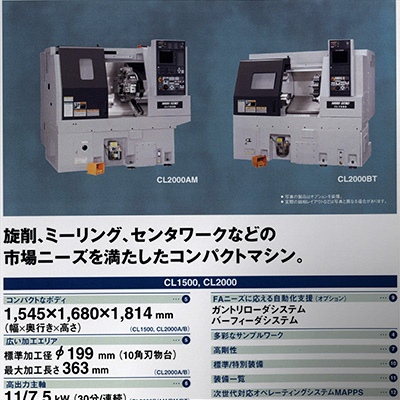

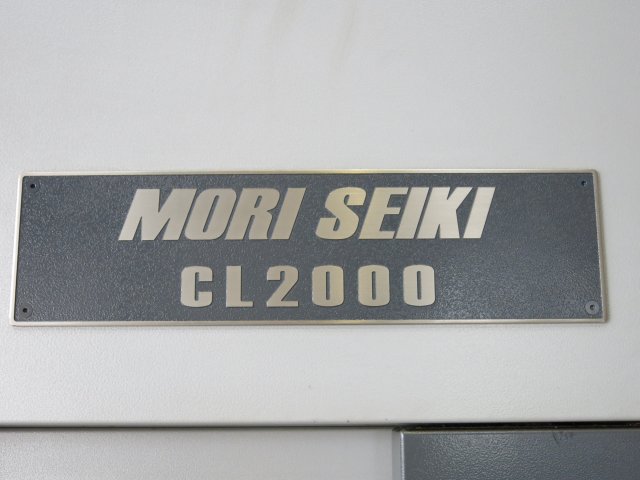

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

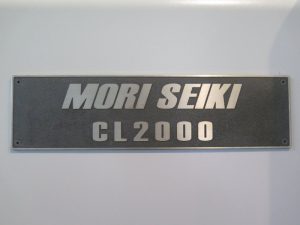

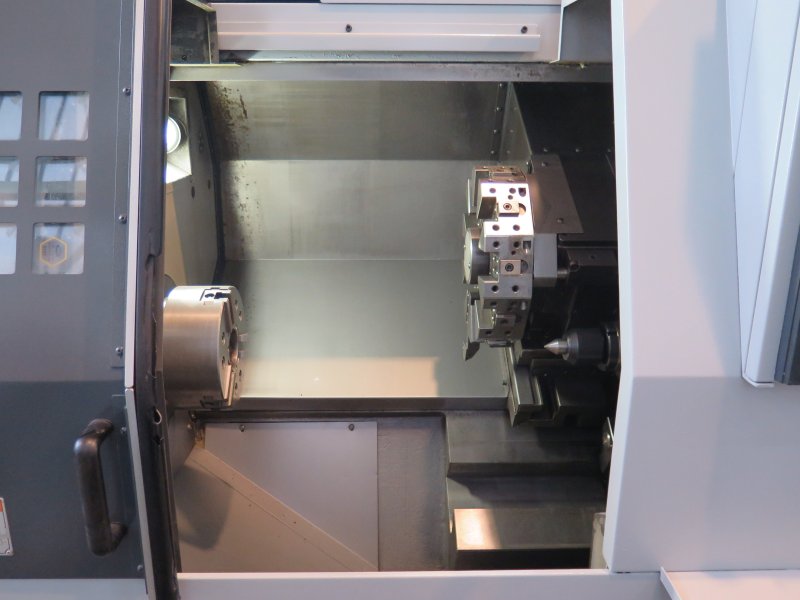

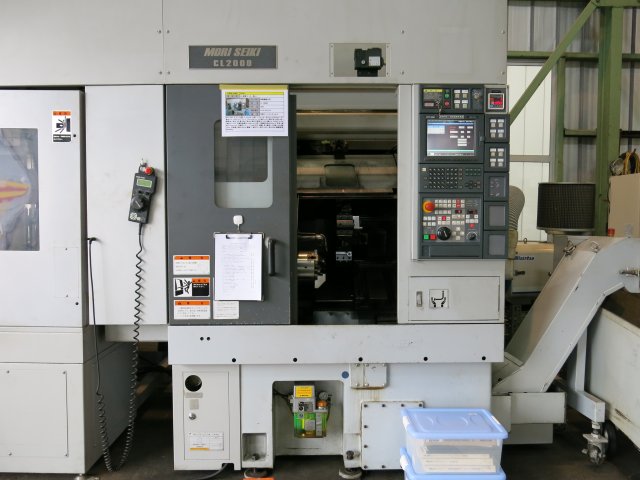

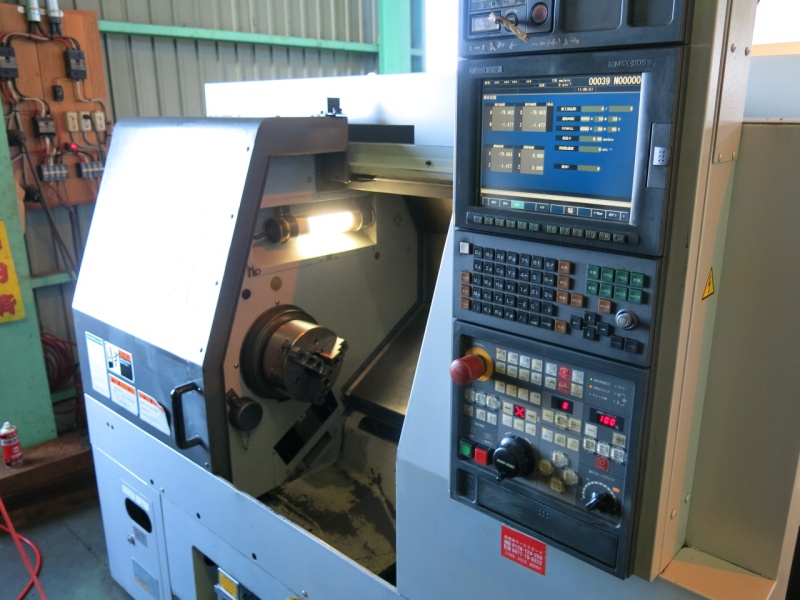

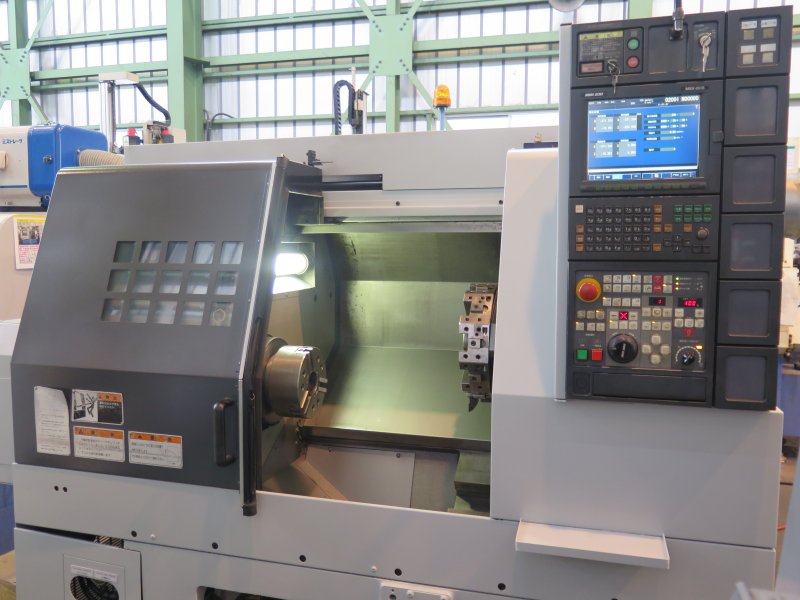

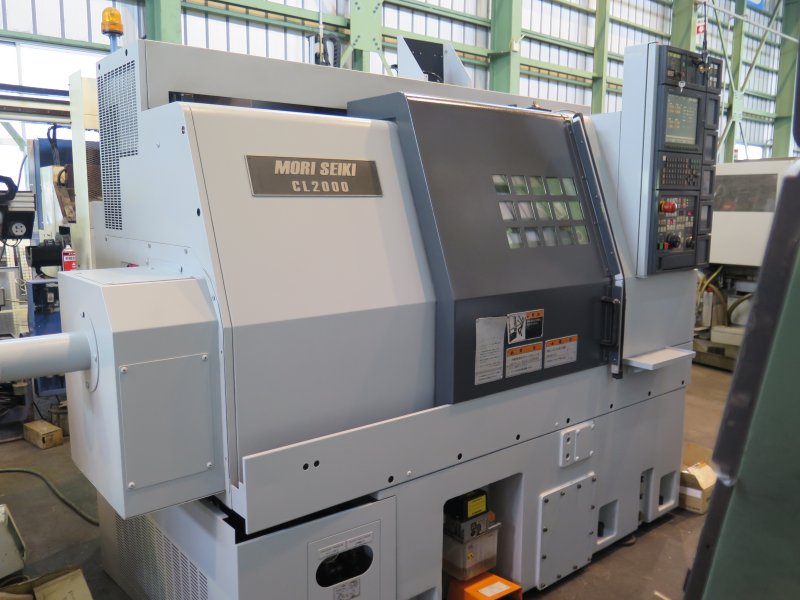

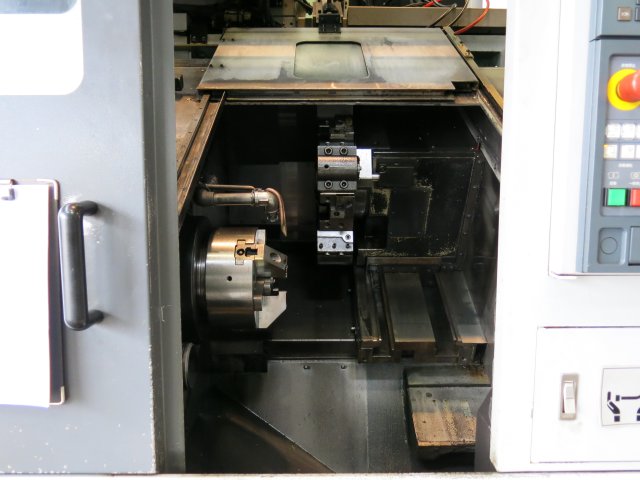

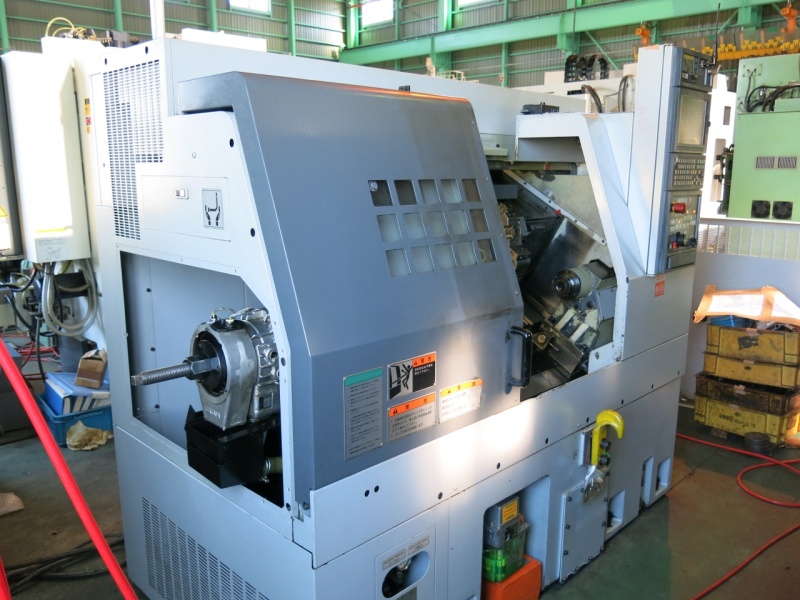

今回入荷した機械は　CL-2000BT　センター仕様

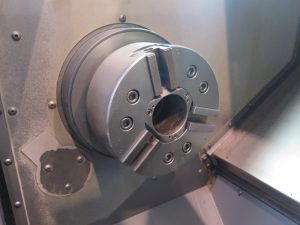

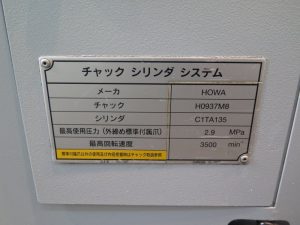

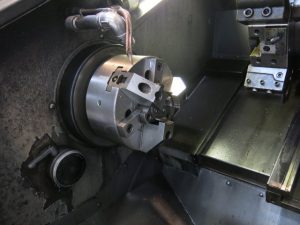

主軸8インチチャック

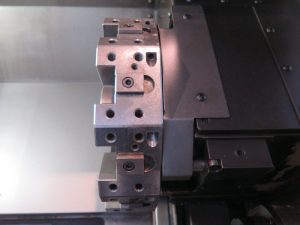

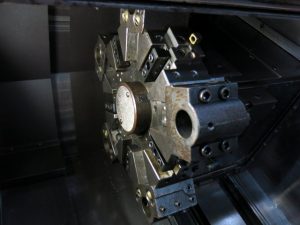

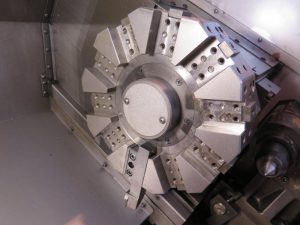

刃物台V10角

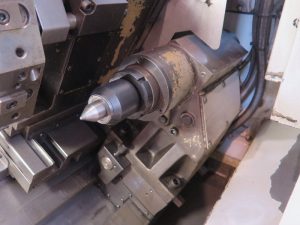

心押し台

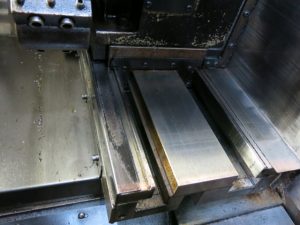

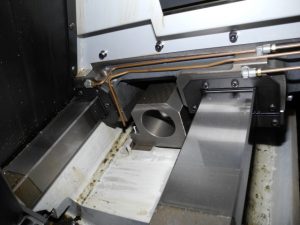

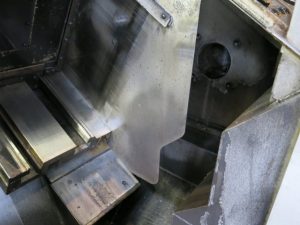

角スライドガイド

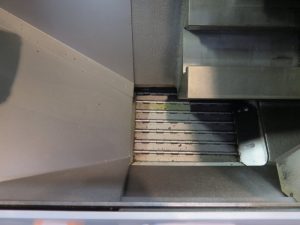

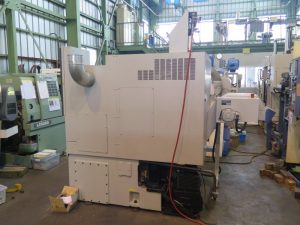

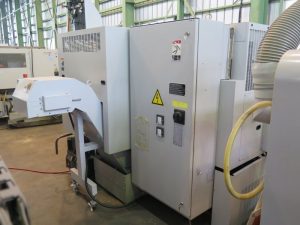

チップコンベア
背面出し

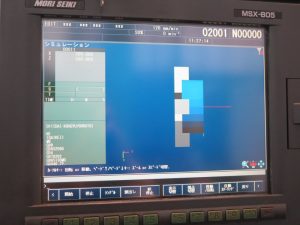

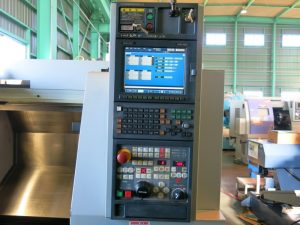

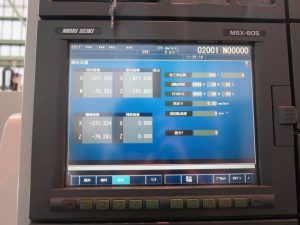

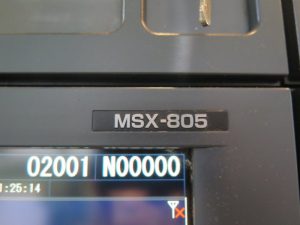

MSX-805
MAPPS対話

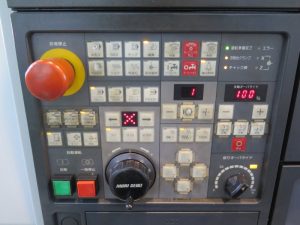

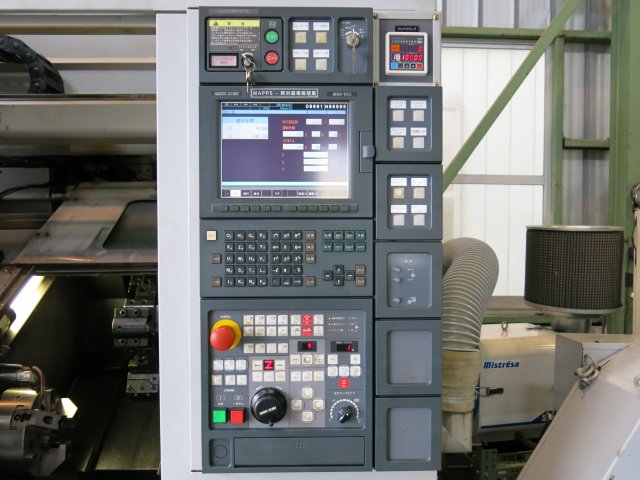

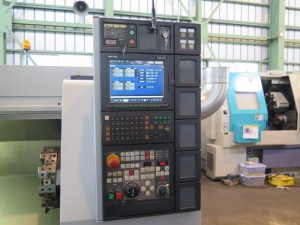

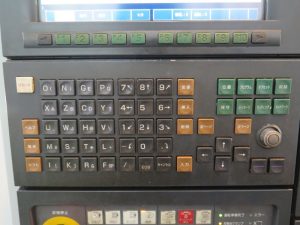

森精機独自の統一デザインの操作盤
NC装置　MSX-805　三菱メルダスをベースとしたCNC装置
MAPPSⅡ対話

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

最後にカタログ掲載の仕様です。

森精機　CL-2000B　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 440
標準加工径　(mm) 196 【259】【176】
最大加工長さ　(mm) 363
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 245(220+25)
Z軸移動量　(mm) 370
主軸 主軸最高回転速度　(min-1) 35-3,500
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1975
奥行 1667
高 1814
重量 2800

　※2008年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 CL-2000BT 2005年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000BT 2005年　査定・買取させていただきました。

先代の　CL-153、CL-203　シリーズからフルモデルチェンジ
コンパクトで拡張性が高く、FA化が容易なモデルとして
森精機のラインナップ機種の中で立ち位置は同じ。


先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが加わり合計９機種のラインナップ。

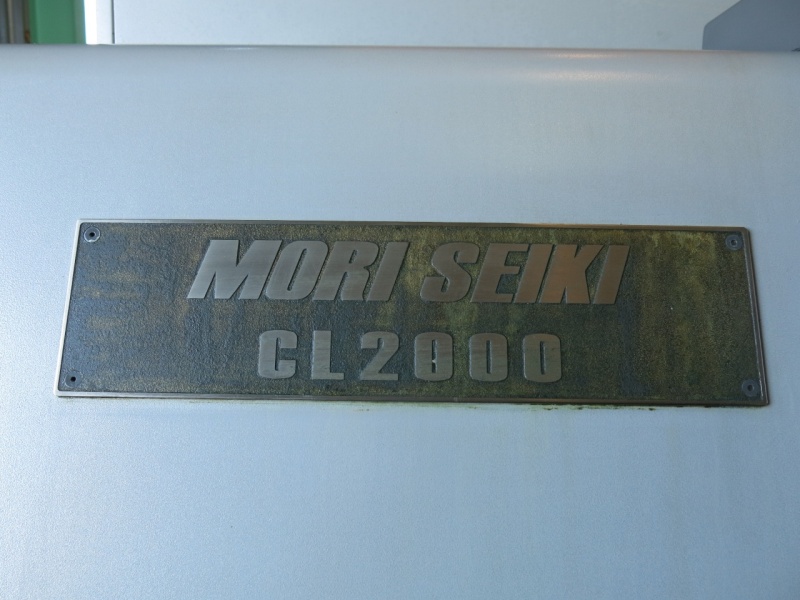

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

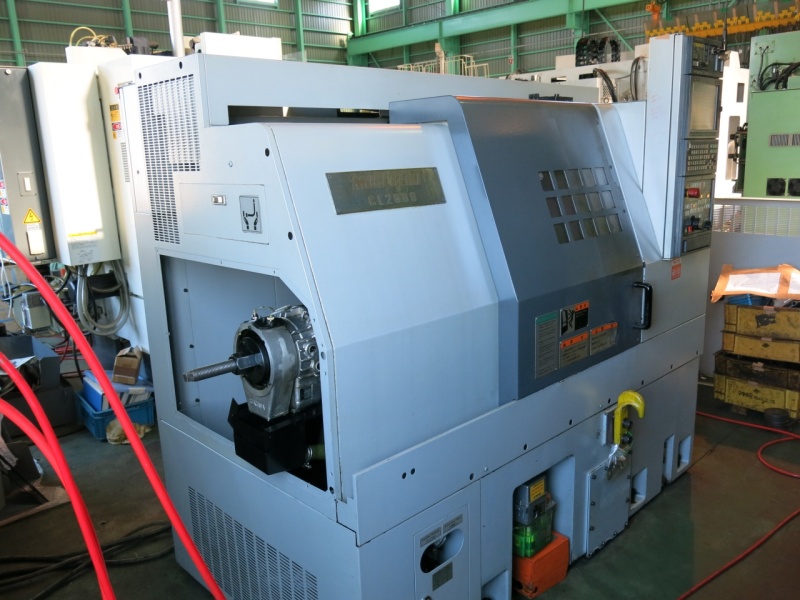

今回入荷した機械は　CL-2000BT　センター仕様

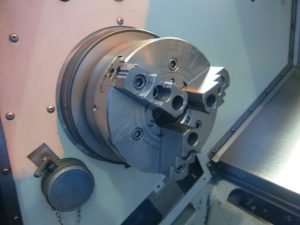

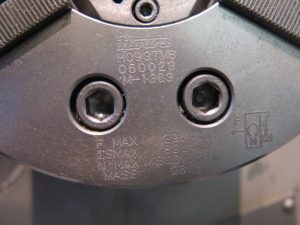

主軸8インチチャック
刃物台V10角

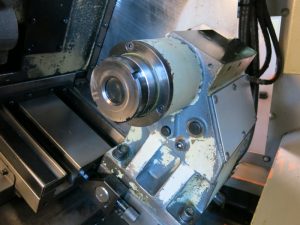

心押し台
角スライドガイド

主軸ベルト駆動

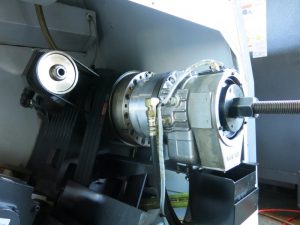

中空+ワークストッパ

MSX-805		 MAPPS対話
森精機独自の統一デザインの操作盤
三菱メルダスをベースとしたCNC装置

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

　最後にカタログ掲載の仕様です。

森精機　CL-2000B　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 440
標準加工径　(mm) 196 【259】【176】
最大加工長さ　(mm) 363
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 245(220+25)
Z軸移動量　(mm) 370
主軸 主軸最高回転速度　(min-1) 35-3,500
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1975
奥行 1667
高 1814
重量 2800

　※2008年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

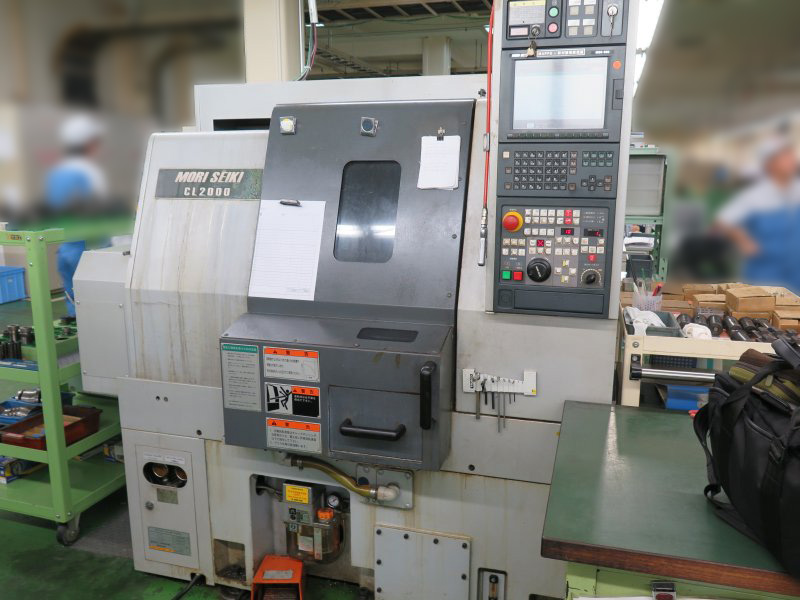

森精機 NC旋盤 CL-2000AT 2004年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000AT 2004年　査定・買取させていただきました。


CLシリーズはコンパクトで拡張性が高く、FA化が容易なモデル
今回買取させていただいた１台は、もともとはバー材供給付
の仕様を、３つ爪仕様へ変更された１台。

CL-2000は角スライドガイドに

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置　MAPPS。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
 センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルがあり、合計９機種のラインナップ。

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

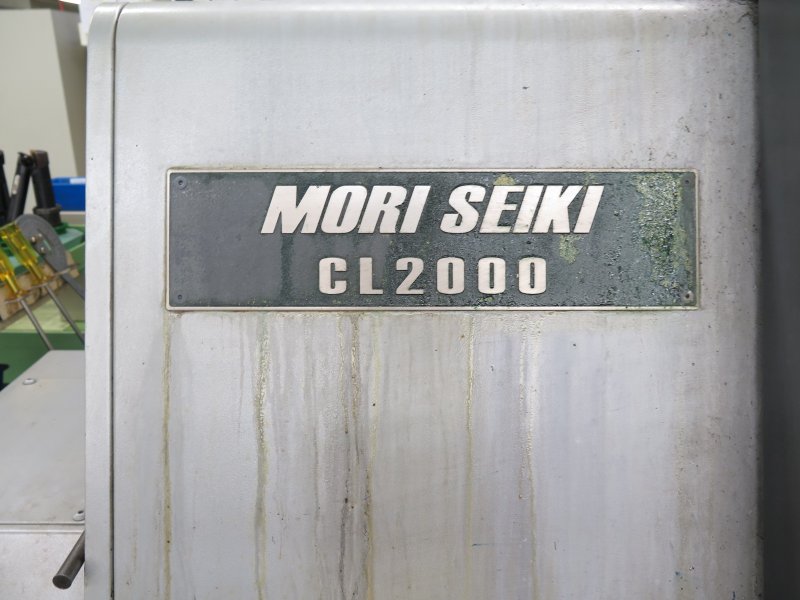

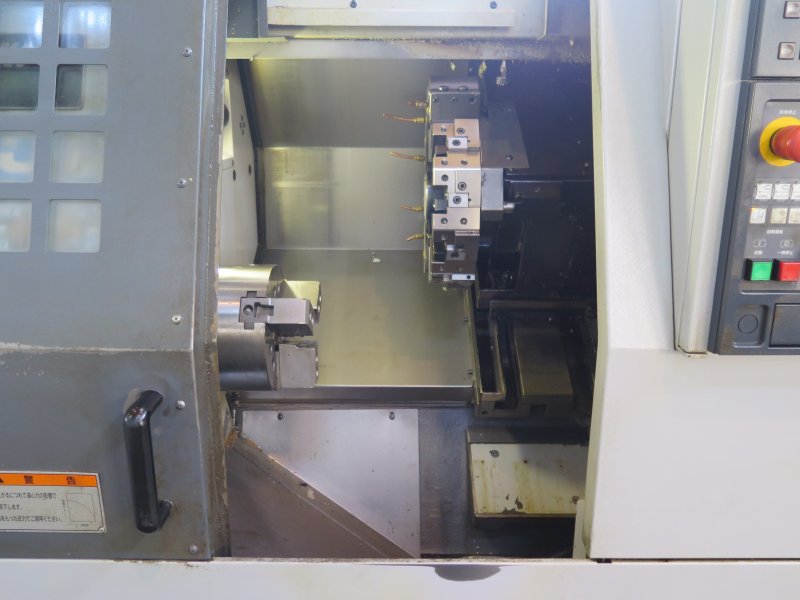

今回入荷した機械は　CL-200AT　センター付仕様

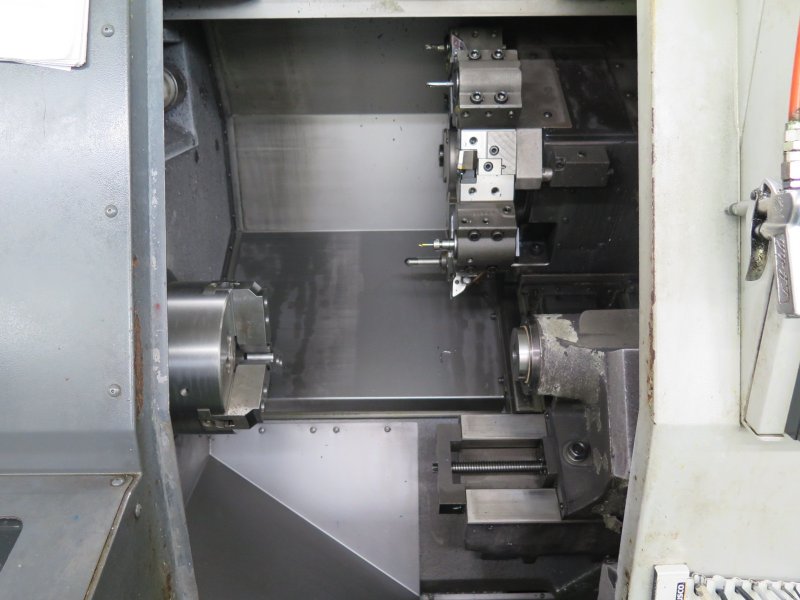

主軸8インチチャック 刃物台V10角

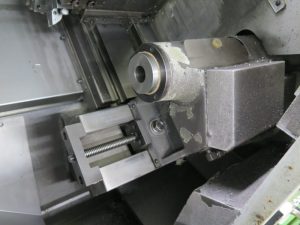

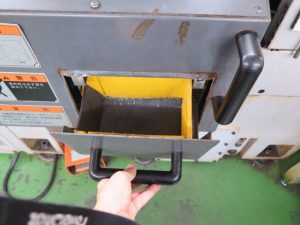

心押し台 パーツキャッチャ

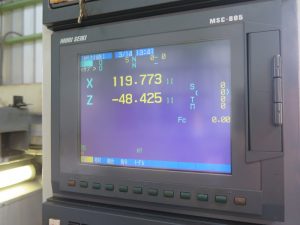

MSG-805 MAPPS対話

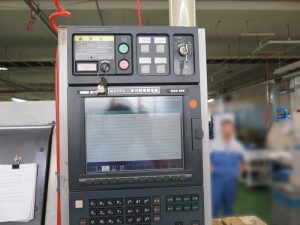

MAPPS対話を搭載 森精機独自の統一デザインの操作盤
NC装置　MSG-805　三菱メルダスをベースとしたCNC装置

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。
最後にカタログ掲載の仕様です。

森精機　CL-2000AT　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 430【420】
標準加工径　(mm) 199 【259】【176】
最大加工長さ　(mm) 563
棒材加工能力　(mm) 51
 移動量 X軸移動量　(mm) 245(215+35)
Z軸移動量　(mm) 570
主軸 主軸最高回転速度　(min-1) 45-4,500
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 61
主軸軸受内径　(mm) 100
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) 340
心押台の直径　(mm) 85
心押台のテーパ穴の形式　(mm) MT4
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1995
奥行 1637
高 1814
重量 3390

　※2003年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

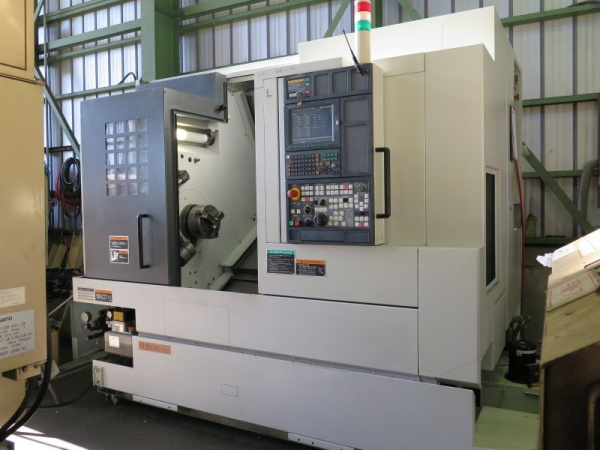

森精機 NC旋盤 NL1500MC-500 2006年 (ミーリング) MAPPS3


いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 NL1500MC-500 2006年　査定・買取させていただきました。

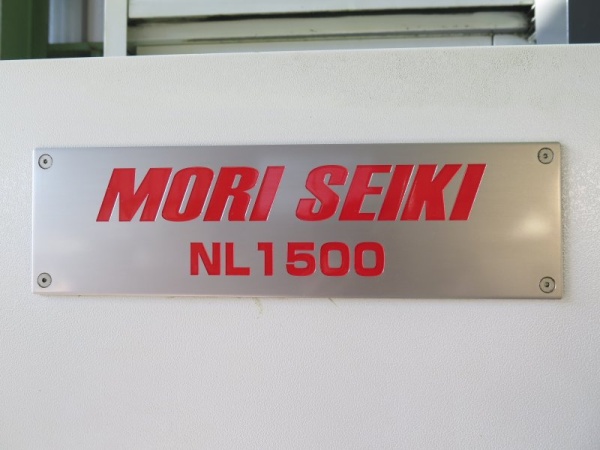

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは　「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
NCのアップグレードがあり第２世代に突入です。

ねじり剛性100％up 。超・高剛性の機械ベッド構造。

主軸剛性50％up。ビルトイン主軸を標準装備。
主軸冷却用のオイルクーラーを標準装備。

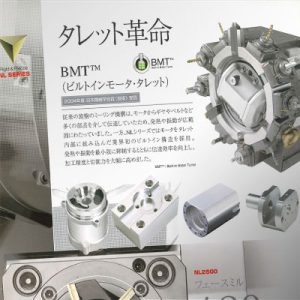

カービックカップリング刃物台に加えて
刃物台内部ミーリング機能もビルトインモーター駆動。

テールストックにボールネジが仕込まれ。
サーボモーター/NC指令で心押台を制御できます。(標準装備)
SLシリーズに続き、CLシリーズと大きなの差別化が図られています。

　MAPPSⅢ 対話を搭載して　第２世代になった　森精機　NL1500シリーズは　心間サイズは500mmのみ。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計６のバリエーションがあります。

森精機　NC旋盤　NL1500 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL1500/500 500mm 6 or 8
インチ		 φ52mm – – –
NL1500MC/500 – 〇 –
NL1500Y/500 – 〇 〇
NL1500S/500 〇 – –
NL1500SMC/500 〇 〇 –
NL1500SY/500 〇 〇 〇

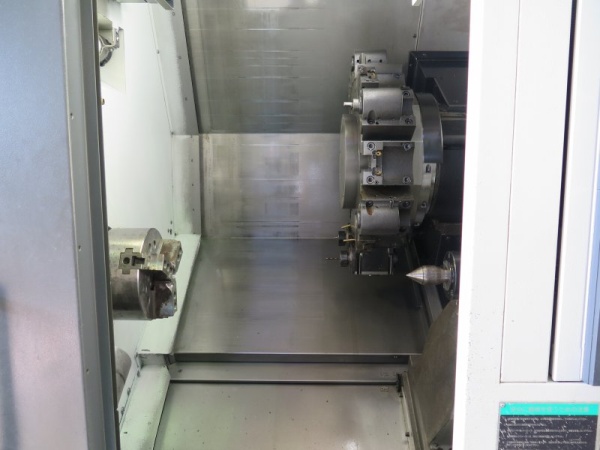

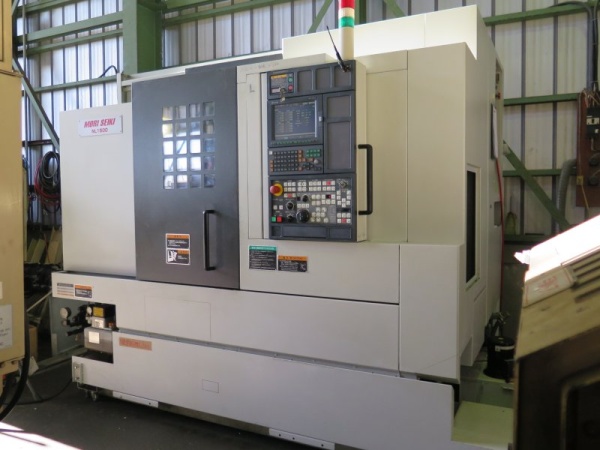

今回入荷した機械は複合加工・ミーリング機能付きモデルです。

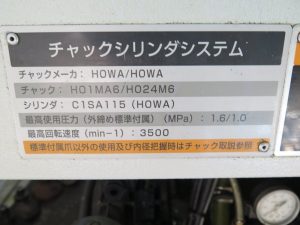

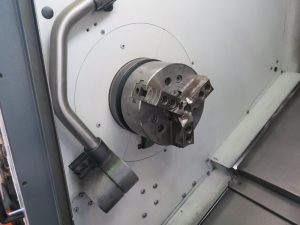

HOWA/豊和 8インチ 中空チャック

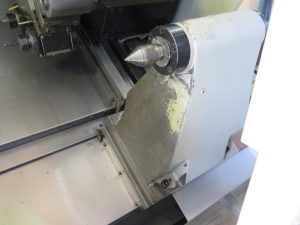

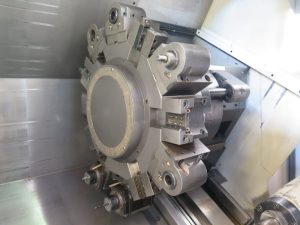

 V12角刃物台  デジタルテールストック

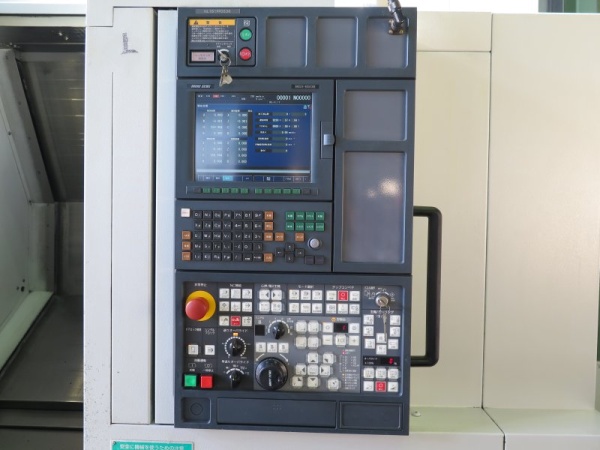

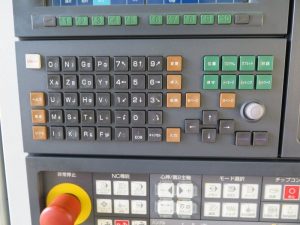

90度 展開できる 使いやすいNC操作盤

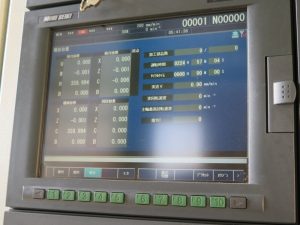

MAPPSⅢ対話 クリッカー付き操作盤

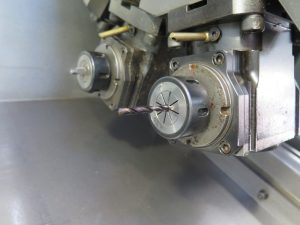

角スライド ミーリング／回転工具

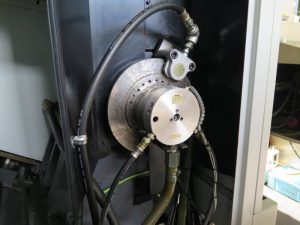

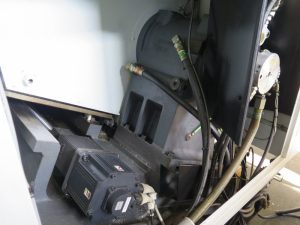

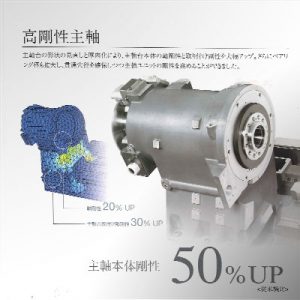

SLに比べ 50％ 剛性アップした主軸 ディスクブレーキ

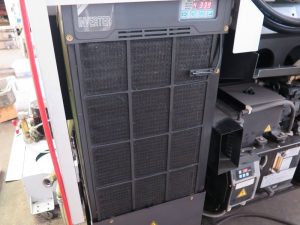

主軸オイルクーラ標準 大容量235Lクーラント

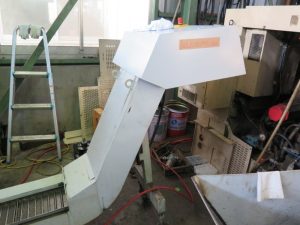

右だしチップコン


最後にカタログに掲載されている仕様スペックです。

森精機　NL1500MC/500　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 923.8 (579.8)
クロススライド上の振り　(mm) 755
最大加工径　(mm) 356
標準加工径　(mm) 260
最大加工長さ　(mm) 515
棒材加工能力　(mm) 52
 移動量 X軸移動量　(mm) 260
Z軸移動量　(mm) 590
Y軸移動量　(mm) –
主軸 主軸最高回転速度　(min-1) 6000
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 61
主軸最小割出し角度 0.001°
主軸軸受内径　(mm) 100
刃物台 工具取付本数　(本) 12
角バイトシャンク部の高さ　(mm) 20
ボーリングバーのシャンク部の直径　(mm) 40
回転工具のツールシャンク径　(mm) φ26
刃物台の割出し時間　(秒) 0.25
回転工具主軸最高回転数　(min-1) 6000
送り速度 X　早送り速度　(mm/min) 30,000
Z　早送り速度　(mm/min) 30,000
Y　早送り速度　(mm/min) 7,000
心押台 心押台の移動量　(mm) 564
心押台の直径　(mm) 80
心押台のテーパ穴の形式　(mm) 回転センタMT4
電動機 主軸用電動機　(50％/30分/連続)　(kW) 11/11/7.5
回転工具主軸用電動機 (3分/ 5分/ 連続) 5.5/5.5/3.7
送り軸用電動機　(X/Z/Y)　(kW) 3.5
所要動力源 電源　(kVA) 23.3
タンク容量 クーラントタンク容量　(L) 235
 機械の大きさ 幅 2695
奥行 1922
高 2120
重量 5400

　※2007年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

森精機 NC旋盤 SL-200-500 1999年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-200-500 1999年製　査定・買取させていただきました。

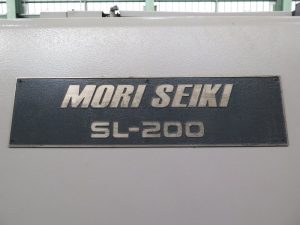

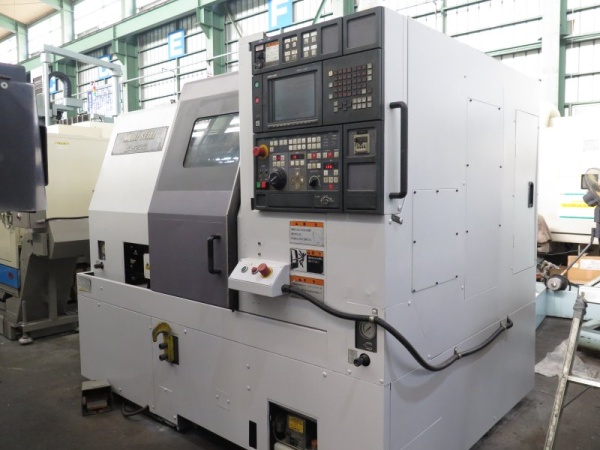

森精機　SLシリーズ　SL-200-500　心押し付
森精機　NC旋盤の中核機種　SLシリーズ　3ケタの名称になり３代目に突入です。
その中で小型機種は　SL-150、SL-200　２機種のラインナップ
森精機　SLシリーズ　小径機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-150 6 JIS-A2-5 φ52mm φ90mm
SL-200 8 JIS-A2-6 φ73mm φ110mm

​

　森精機　NC旋盤の小型タイプに位置する　SL-150シリーズは　加工や工程集約のレベルに応じた5種類のバリエーション。SL-150、SL-150MC、SL-150S、SL-150SMC、SL-150Y　があります。

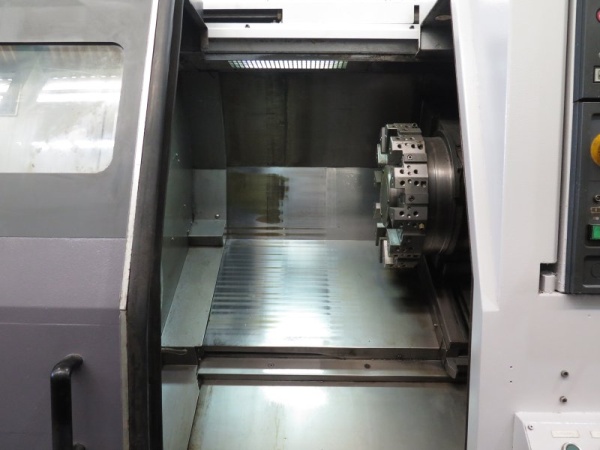

今回入荷した機械は　標準型センター付タイプの　SL-200-500型　です。

中・小物加工に高効率・高精度で対応。
確かな機能と品質が実感できる高信頼性の１台。

SL-200　ベッド構造
SL-25　ベッド構造

ボックスビルド方式		 新たにボックスタイプのベッド構造になり、また、主軸・刃物台、心押し or 第２主軸、あらゆる客先仕様・ニーズに対応する為に仕様変更しやすい機械構造に。
オートローダーによる無人システム化も新たにに加わりました。

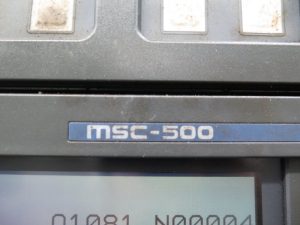

NC装置　MSC-500
FANUC-21iT　をベースとしたCNC装置

80％ほど整備が終わっている状況です。

標準8インチ。現在はチャックレス。

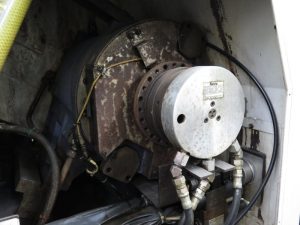

ビルトイン主軸スピンドル

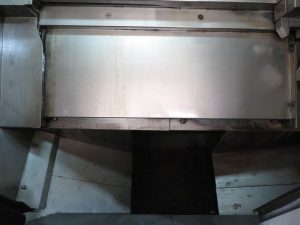

角スライド

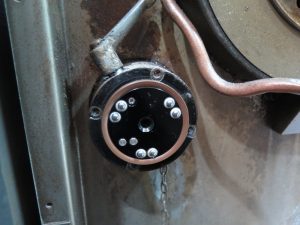

心押し

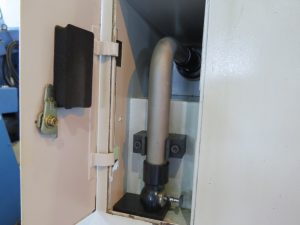

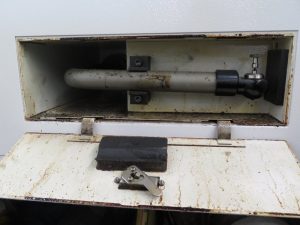

ツールアイ取付部		 脱着式ツールアイアーム
　小さい部品ほど品数が多く、多品種小ロット加工が増えると機械の稼働率はそのまま生産性に影響します。小型NC旋盤は手早い段取りが肝心。加工精度はもちろんの事、使い易さと段取性。加工の領域をかくだいするY軸機能を搭載して、また一歩、工程集約の幅が広がりました。SLシリーズは剛性あるベッド構造に先進の機能。小型クラス最高のマシンスペック。

　最後にカタログ記載の仕様です。
森精機　SL-200-500　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 680
クロススライド上の振り　(mm) 510
センタ間距離　(mm) 618
最大加工径　(mm) 390
最大加工長さ　(mm) 507
 移動量 X軸移動量　(mm) 235 (195+40)
Z軸移動量　(mm) 520
Y軸移動量　(mm) –
主軸 主軸最高回転速度　(min-1) 40-4,000
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 12
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 最大40
刃物台の割出し時間　(秒) 0.2
送り速度 X　早送り速度　(mm/min) 18,000
Z　早送り速度　(mm/min) 24,000
Y　早送り速度　(mm/min) –
心押台 心押台の移動量　(mm) 515
心押台の直径　(mm) 120
心押台のテーパ穴の形式　(mm) MT,4(回転センタ)
電動機 主軸用電動機　(30分/連続)　(kW) 11/7.5
送り軸用電動機　(X/Z/Y)　(kW) 1.0/3.0/-
回転工具電動機　(30分/連続)　(kW) –
所要動力源 電源　(kVA) 22.7
タンク容量 クーラントタンク容量　(L) 205
 機械の大きさ 幅 2255
奥行 1680
高 1819
重量 4200

　※1998年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

森精機 NC旋盤 CL-2000A 2006年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000A 2006年 査定・買取させていただきました。


CLシリーズはコンパクトで拡張性が高くFA化が容易なモデル。

CL-2000は角スライドガイド
三菱メルダスとファナックの垣根を取り払った操作盤

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
 センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルがあり、合計９機種のラインナップ。

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

今回入荷した機械は　CL-200A　チャッカー仕様

主軸8インチチャック
刃物台V10角

脱着式ツールアイ
センターなし

MSC-805
対話なし
森精機独自の統一デザインの操作盤

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

　最後にカタログ掲載の仕様です。

森精機　CL-2000A　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 430【420】
標準加工径　(mm) 199 【259】【176】
最大加工長さ　(mm) 563
棒材加工能力　(mm) 51
 移動量 X軸移動量　(mm) 245(215+35)
Z軸移動量　(mm) 570
主軸 主軸最高回転速度　(min-1) 45-4,500
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 61
主軸軸受内径　(mm) 100
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1995
奥行 1637
高 1814
重量 3390

　※2003年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 CL-2000B 2004年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000B 2004年　査定・買取させていただきました。


先代の　CL-153、CL-203　シリーズからフルモデルチェンジ

コンパクトで拡張性が高く、FA化が容易なモデルとして
森精機のラインナップ機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置　MAPPS。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが加わり合計９機種のラインナップ。

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

今回入荷した機械は　CL-2000B　ガントリーローダー仕様

主軸6インチチャック
刃物台V12角

角スライドガイド
チャッカー仕様
脱着式ツールアイ
森精機独自の統一デザインの操作盤　対話型自動プログラミング　MAPPS対話搭載
NC装置MSG-805　三菱メルダスをベースとしたCNC装置

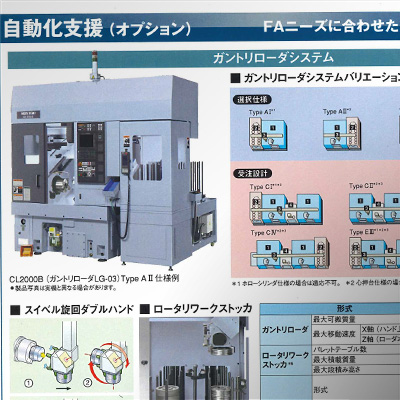

ガントリーローダー　+　ロータリーストッカー

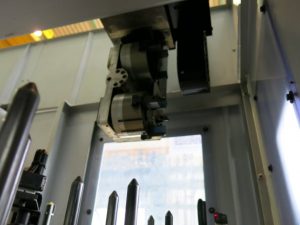

ガントリーローダー
LG-05　平行ハンド
(フランジワーク用)

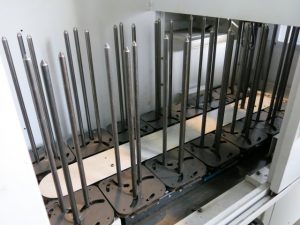

ロータリー
14面ストッカー
ハンド：最大外径φ150mm､長さ120mm､質量5kg
ストッカー：1面35kg､最大段積高H500mmまで

新型　森精機　CL1500、CL-2000　については
ローダー＆ストッカーのバリエーションが豊かに
スイベル旋回式、平行ハンド、パレットテーブルは14面、
20面、26面。　選択範囲が広がりました。

最後にカタログ掲載の仕様です。

森精機　CL-2000B　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 430
標準加工径　(mm) 199 【259】【176】
最大加工長さ　(mm) 363
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 245(210+35)
Z軸移動量　(mm) 370
主軸 主軸最高回転速度　(min-1) 35-3,500
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1975　本体のみ
奥行 1667　本体のみ
高 1814　本体のみ
重量 2800　本体のみ

　※2003年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。
