森精機 NC旋盤 CL-1500T 2004年 MAPPS

いつもネットをご覧いただき、誠にありがとうございます。

森精機 NC旋盤 CL-1500T 2004年 査定・買取させていただきました。


先代の CL-153、CL-203 シリーズからフルモデルチェンジ
コンパクトで拡張性が高く、FA化が容易なモデルとして森精機のラインナップ
機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置 MAPPS。

主軸の種類 = 主軸ベアリング軸受内径の大きさによって3種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが
加わり合計9機種のラインナップ。

森精機 CL-1500 CL-2000 シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 6 φ80mm
CL-1500M
CL-1500T
CL-2000A 8 φ100mm
CL-2000AM
CL-2000AT
CL-2000B φ110mm
CL-2000BM
CL-2000BT
今回入荷した機械は CL-1500T センター付仕様

主軸6インチチャック

刃物台V12角

脱着式ツールアイ

チップコン

NC装置 MSG-805 森精機独自の統一デザインの操作盤
三菱メルダスをベースとしたCNC装置 MAPPS対話を搭載

 森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

 最後にカタログ掲載の仕様です。

森精機 CL-1500T 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 510
最大加工径 (mm) 420【430】
標準加工径 (mm) 176 【259】【199】
最大加工長さ (mm) 570
棒材加工能力 (mm) 33
 移動量 X軸移動量 (mm) 235(210+35)
Z軸移動量 (mm) 570
主軸 主軸最高回転速度 (min-1) 60-6,000
主軸端形状 JIS A2-5
主軸貫通穴径 (mm) 43
主軸軸受内径 (mm) 80
刃物台 工具取付本数 (本) 12【8】【10】
角バイトシャンク部の高さ (mm) 20【25】
ボーリングバーのシャンク部の直径 (mm) 最大32【40,45,50】
刃物台の割出し時間 (秒) 0.7
送り速度 X 早送り速度 (mm/min) 30,000
Z 早送り速度 (mm/min) 30,000
心押台 心押台の移動量 (mm) 340
心押台の直径 (mm) 85
心押台のテーパ穴の形式 (mm) MT4
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5
送り軸用電動機 (X/Z) (kW) 1.5/2.0
所要動力源 電源 (kVA) 17.3
タンク容量 クーラントタンク容量 (L) 150
 機械の大きさ 1975
奥行 1667
1814
重量 3390

 ※2003年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。



森精機 NV4000DCG 立型マシニングセンタ 2004年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NV4000DCG 立型マシニングセンタ 2004年式 査定・買取させていただきました。

第二世代になった NV4000DCG

マシニングセンタの理想形が、ここにある。 キャッチーなフレーズ

Z軸ツインドライブ = ボールネジ・モーター2本
Y軸ツインドライブ = ボールネジ・モーター2本

森精機の統一デザインの操作パネル

NC装置は MSX-501

MAPPSⅡ対話

重心駆動=DCG コラムは門型構造

主軸ベアリングφ70mm

BT40 20,000rpm

ATC20

テーブル700x450mm 最大ワーク積載350kg

チップコンベアとスルークーラントを装備

マシニングセンタの理想形がここにある。 NV4000DCG

 高精度な設計。主軸の中心線の真下にX軸ボールネジ。Z軸とY軸はともにボールネジとモーターを2本づつ配置(仮想中心軸として)、主軸・X・Y・Z・・・それぞれの軸を1本の軸線上に配備した機械設計です。要求される加工精度が上がる中、その要望に応える本格的な立型マシニングセンタ。
CNCのバージョンアップと標準装備ユーティリティの小変更があり、基本設計は変わらずNV4000DCGは第二世代のモデルにマイナーチェンジです。主軸ツールシャンクにHSKタイプが加わり、スピンドル回転数30,000rpmモデルも加わりました。

最後にカタログに載っているスペック一覧です。

森精機 NV4000DCG (2005年) カタログスペック表
 ストローク X軸(テーブル左右) 600mm
Y軸(サドル前後) 400mm
Z軸(主軸頭上下) 400mm
テーブル上面~主軸端面  100~500mm
テーブル 作業面 700x450mm
最大積載 350kg [ 500 ]
 主軸 回転数 12,000rpm [ 20,000  30,000 ]
主軸ベアリング φ70mm
テーパ穴 No,40
モーター (30分/連続) 18.5/15.0 kW
送り速度  XYZ 早送り 42,000 mm/min
XYZ 切削送り 1~6000mm/min [ 42m ]
 ATC ツールシャンク BT40 , HSK
収納本数 20本 [ 40 , 60 ]
ツール to ツール (時間) 1.0秒
タンク 切削タンク 340L
所要動力源 総電気容量 27.4 kVA
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 2165mm
奥行 (所要床面) 2685mm
2770mm
高 (輸送時) 〃
重量 6,740kg

※2005年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。



ファナック 初代 ロボドリル α-T10A

いつもネットをご覧いただき、誠にありがとうございます。
ROBODRILL α-T10A 1993年 買取させていただきました。

FANUC ROBO DRILL α-T10A
高速加工・高能率加工というキーワードがカタログに登場。
ATCに関しまして現在では14本、21本のモデルが主流になりますが初代ロボドリルのATC格納本数は10本です。 テーブルサイズは1サイズのみ
[S/M/Lの設定ありません]
CNC制御は FANUC-0Mに変わり、FANUC-16Mの世代です。
画面は プラズマディスプレイ が採用されております。

 年代としましては1993年・・・ 携帯電話[D社のムーバ]が大ヒット。現在では携帯電話機も多機能になりスマートフォンへ切り替わり初めておりますが・・・当時では初めて高速・高能率というキーワードがカタログに登場。

 ドリルメイトを最後に、コラム移動型モデルは廃盤となりました。

FANUC ドリルメイト と初代ロボドリルの比較表
DRILL MATE Model-T ROBODRILL α-T10A
ドリリング S45C φ20mm φ20mm
タッピング S45C M16 M16
テーブル mm 650x380 650x380
XYZ 500x380x330 500x380x300
ATC  10本 10本
rpm 6000 8000
ATC交換 2.5秒 1.4秒
タッピング データなし 4000rpm
早送り速度 XY24・Z20 m/min XY36・Z20 m/min
NCオプション データなし リモートバッファ
先行制御

 ファナックのロボドリル。販売台数が多く、中古工作機械の市場でも大変人気のある工作機械です。

 最後にカタログ掲載の仕様です。

ファナック ロボドリル T10A  [オプション]
 ストローク X軸(テーブル左右) mm 500
Y軸(サドル前後) mm 380
Z軸(主軸頭上下) mm 300
テーブル上面~主軸端面 mm 240~570
テーブル 作業面 mm 650×380
最大積載 kg 200
 主軸 回転数 rpm 8,000
テーパ穴 No,30
モーター kW 5.5/3.7
送り速度  XYZ 早送り mm/min [XY36] [Z20]
XYZ 切削送り mm/min 1~5,000
 ATC ツールシャンク BT30
収納本数 10
ツール to ツール (時間) 秒 1.4
タンク 切削タンク L [100L]
所要動力源 総電気容量 kVA 12
空気圧源 Mpa _ L/min 0.5 0.1
 機械の大きさ 幅 (所要床面) 1560mm
奥行 (所要床面) 2125mm
2380mm
高 (輸送時)
重量 1,800kg

※1993年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。

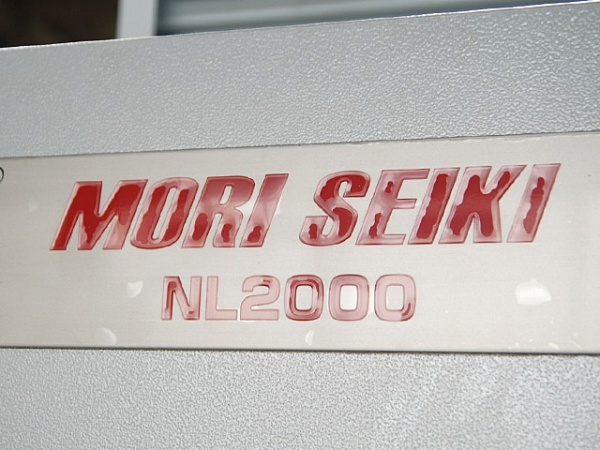

森精機 NC旋盤 NL2000-500 2010年 (センター) MAPPS4


いつもネットをご覧いただき、誠にありがとうございます。

森精機 NC旋盤 NL2000-500 2010年 査定・買取させていただきました。

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは 「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
ビルトインモータータレットを搭載したNLシリーズが発売されてから
累計販売台数10,000台との事です。
世界進出を目指して、世界に認められたNC旋盤。
CNC装置のアップグレードがあり、シリーズ3代目に突入。

 MAPPSⅣ 対話を搭載して 第3世代になった 森精機 NL2000シリーズは 心間サイズは500mmのみ。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計6のバリエーションがあります。

森精機 NC旋盤 NL2000 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL2000/500 500mm 8 or 10
インチ
φ65mm –
NL2000MC/500
NL2000Y/500
NL2000S/500 –
NL2000SMC/500 –
NL2000SY/500

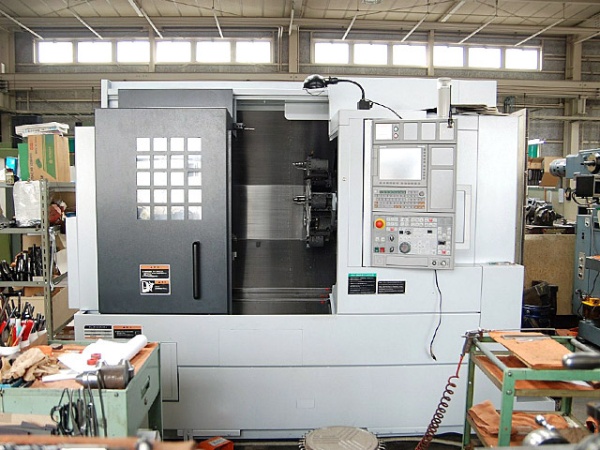

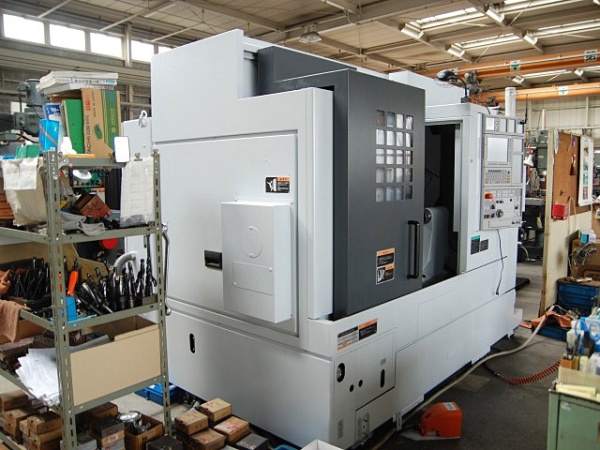

今回入荷した機械は、標準センターワークの加工の心間500mmモデルです。

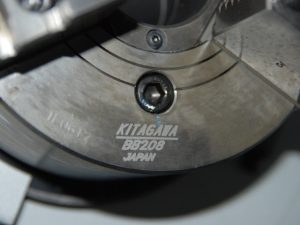

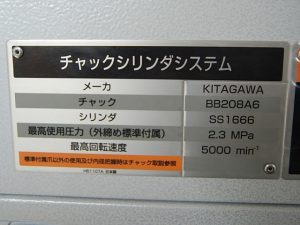

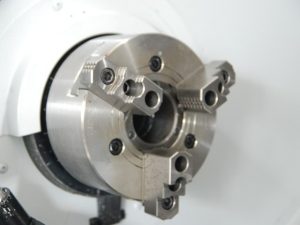

KITAGAWA/北川 8インチ 中空チャック

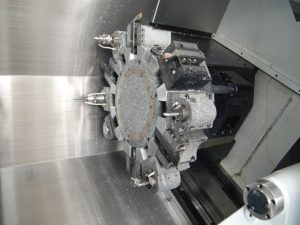

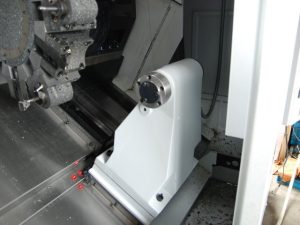

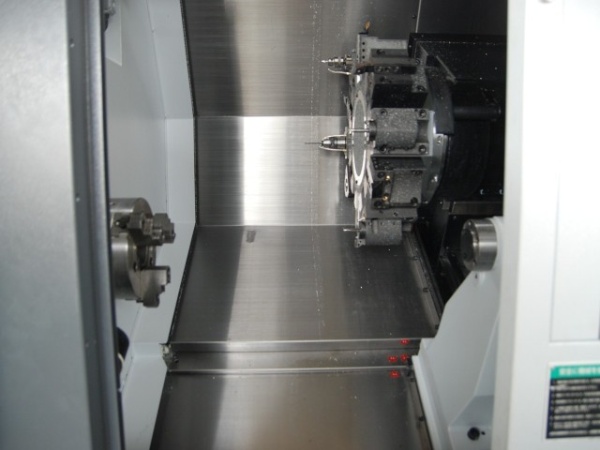

 V12角刃物台  デジタルテールストック

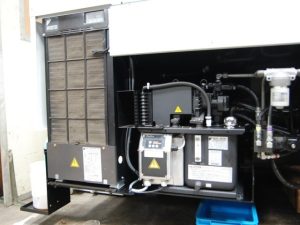

熱対策の為、主軸から一番離れた場所に設置された主軸用オイルクーラー

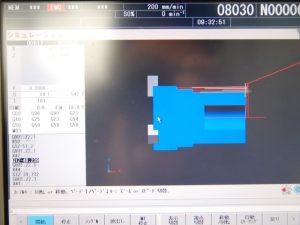

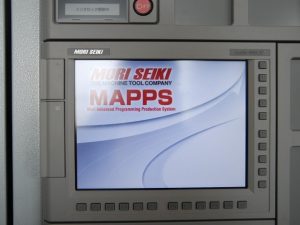

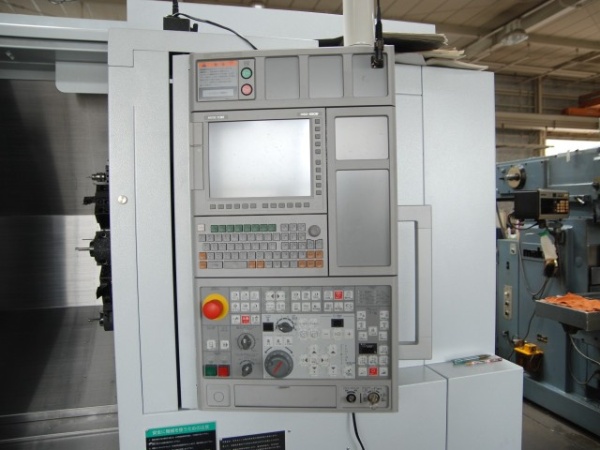

MAPPSⅣ 新たに、モニター右側にもファンクションキーが追加
1年落ちの出物です。

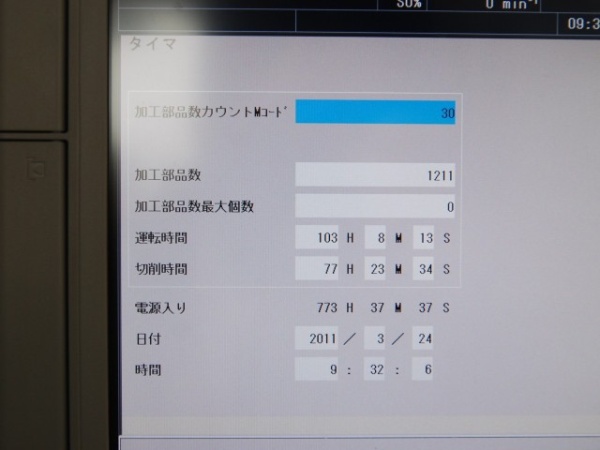

運転時間は わずか 103時間


最後にカタログに掲載されている仕様スペックです。

森精機 NL2000/500 標準タイプ 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 923.8 (579.8)
クロススライド上の振り (mm) 755
最大加工径 (mm) 356
標準加工径 (mm) 275
最大加工長さ (mm) 510
棒材加工能力 (mm) 65
 移動量 X軸移動量 (mm) 260
Z軸移動量 (mm) 590
Y軸移動量 (mm)
主軸 主軸最高回転速度 (min-1) 5000
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 73
主軸最小割出し角度
主軸軸受内径 (mm) 120
刃物台 工具取付本数 (本) 12 [10] [16]
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 最大50
回転工具のツールシャンク径 (mm)
刃物台の割出し時間 (秒) 0.2
回転工具主軸最高回転数 (min-1)
送り速度 X 早送り速度 (mm/min) 30,000
Z 早送り速度 (mm/min) 30,000
Y 早送り速度 (mm/min)
心押台 心押台の移動量 (mm) 564
心押台の直径 (mm) 80
心押台のテーパ穴の形式 (mm) 回転センタMT4
電動機 主軸用電動機 (50%/30分/連続) (kW) 15/15/11
回転工具主軸用電動機 (3分/ 5分/ 連続)
送り軸用電動機 (X/Z) (kW) 2.0/3.5
所要動力源 電源 (kVA) 20.5
タンク容量 クーラントタンク容量 (L) 235
 機械の大きさ 2705
奥行 1922
2120
重量 5400

 ※2010年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





森精機 NV5000α1A40 立型マシニングセンタ 2008年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NV5000α1A40 立型マシニングセンタ 2008年 査定・買取させていただきました。

  3世代目 NV5000α1A

高能率 新世代マシニングセンタの ベンチマーク

でっぱり、ひっかかりの少ない

現代デザインの美しいフォルム

統一されたインターフェイスデザイン

新世代 MAPPSⅢ

制御は MSX-501Ⅲ

ネットワークで使えるCNCマシン

ヘッドがコラム表面を走る主軸頭上下移動型

テーブル 1100x600

BBT40

14,000rpm

ATC30
 世界で一番売れているマシニングセンタ NV5000 第三世代。

昔に比べて剛性が落ちた。安全装置が多くて使いにくくなった。などデメリット意見をお聞きすることもありますが、私はいつもニコニコ聞き流します。 ネットワーク機能が強化されて、若いエンジニアにとってはますます使いやすくなった3世代目のNV5000。工作機械のIT化が止まりません。 この先、FANUCの推奨するAIが進化して、声で操作するCNCマシン【たとえばお客さんの名前を言うと、データサーバから図面を呼び出してくれるなどの機能】が出てくるかもしれません。 刃物の交換・限界時期をスマートフォンに通知してくれる機能を装備したマシンが出てくるかもしれません。 私個人は NV5000大好きで、完全に肯定派です。 不要な方、入れ替えの方。是非、お声がけください。

最後に、カタログスペックのご紹介です。

森精機 NV5000α1A/40 (2008年) カタログスペック表     [オプション]
 ストローク X軸(テーブル左右) 800mm
Y軸(サドル前後) 510mm
Z軸(主軸頭上下) 510mm
テーブル上面~主軸端面 150-660mm
テーブル 作業面 1100x600mm
最大積載 10,000kg
 主軸 回転数 14,000rpm [ 20,000 ]
主軸ベアリング φ65mm
テーパ穴 No,40
モーター (30分/連続) 22.0/18.5kW [18.5/11 kW]
送り速度  XYZ 早送り 42,000 mm/min
XYZ 切削送り 1~6000mm/min [ 42m ]
 ATC ツールシャンク BT40
収納本数 30 [ 60 ]
ツール to ツール (時間) 1.0秒
タンク 切削タンク 標準230L
所要動力源 総電気容量 44.4kVA [ 32.5 kVA ]
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 2460mm
奥行 (所要床面) 2710mm
2603mm
高 (輸送時)
重量 6,350kg

※2008年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。



森精機 NC旋盤 CL-253A 2004年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-253A 2007年 査定・買取させていただきました。



CLシリーズはコンパクトで拡張性が高くFA化が容易なモデル。
ガントリーローダーシステムを用いた無人化システムも構築可能。

省スペースに大径主軸能力を持つ中型CNC旋盤


コンパクトながら基本性能は良く角スライドガイド

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置 MAPPSⅢ。

主軸の種類 = 主軸ベアリング軸受内径の大きさによってAタイプ・Bタイプの2機種。
また、オプションで高トルクモーターの主軸仕様と、センター心押し台【あり・なし】を選択できます。

森精機 CL-253A CL-253B シリーズラインナップ
心押し 標準チャック 主軸ベアリング
CL-253A オプション 10 φ130mm
CL-253B オプション 12 φ150mm



今回入荷した機械は CL-253A センターワーク仕様

3年落ち。ほとんど使ってない状態です。

10インチ中空チャック 刃物台V10角
左後方 右後方 チップコンなし
MAPPS対話 MSX-805Ⅲ
森精機独自の統一デザインの操作盤
NC装置 MSX-805Ⅲ 三菱メルダスをベースとしたCNC装置
MAPPSⅢ 対話を搭載
グッドコンディション

 森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

 最後にカタログ掲載の仕様です。

森精機 CL-253A 主な仕様 [オプション]※
 能力・容量 ベッド上の振り (mm) 520
クロススライド上の振り (mm) 410
最大加工径 (mm) 450
標準加工径 (mm) 250
最大加工長さ (mm) 480
棒材加工能力 (mm) 67
 移動量 X軸移動量 (mm) 260(225+35)
Z軸移動量 (mm) 500
主軸 主軸最高回転速度 (min-1) 35-3,500 [21-2,100高トルク]
主軸端形状 JIS A2-8
主軸貫通穴径 (mm) 80
主軸軸受内径 (mm) 130
刃物台 工具取付本数 (本) 10 [12]
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 最大50
刃物台の割出し時間 (秒) 0.6
送り速度 X 早送り速度 (mm/min) 18,000
Z 早送り速度 (mm/min) 24,000
心押台 心押台の移動量 (mm) 260
心押台の直径 (mm) 85
心押台のテーパ穴の形式 (mm) MT4
電動機 主軸用電動機 (30分/連続) (kW) 15/11
送り軸用電動機 (X/Z) (kW) 1.5/3.5
所要動力源 電源 (kVA) 28.8
タンク容量 クーラントタンク容量 (L) 175
 機械の大きさ 2000
奥行 1775
1955
重量 4100

 ※2008年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。



森精機 NC旋盤 SL-20 1995年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-20 1995年製 査定・買取させていただきました。

中・小物加工に高効率・高精度で対応。 確かな機能と品質が実感できる高信頼性の1台。
森精機 NC旋盤の中核機種 SLシリーズ
その中で小型機種は SL-00、SL-15、SL-20 3機種のラインナップ
森精機 SLシリーズ 小径機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-00 6 JIS-A2-5 φ43mm φ80mm
SL-15 6 JIS-A2-5 φ52mm φ90mm
SL-20 8 JIS-A2-6 φ56mm φ100mm


45度スラント型

角スライドベッド チューブ構造

NC装置 MSC-516

FANUC-16T をベースとしたCNC装置

8インチチャック

V10刃物台

角スライド

心押し
 小さい部品ほど品数が多く、多品種小ロット加工が増えると機械の稼働率はそのまま生産性に影響します。小型NC旋盤は手早い段取りが肝心。加工精度はもちろんの事、使い易さと段取性。SLシリーズは剛性あるベッド構造に先進の機能。小型クラス最高のマシンスペック。

 最後にカタログ記載の仕様です。

森精機 SL-20 主な仕様 【オプション】※
 能力・容量 ベッド上の振り(mm) 480
クロススライド上の振り (mm) 300
センタ間距離 (mm) 520
最大加工径 (mm) 210
最大加工長さ (mm) 520
 移動量 X軸移動量 (mm) 130 (25+105)
Z軸移動量 (mm) 560
主軸 主軸最高回転速度 (min-1) 35-3500【45-4500】
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 56
主軸軸受内径 (mm) 100
刃物台 工具取付本数 (本) 10
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) max40
刃物台の割出し時間 (秒) 0.7
送り速度 X 早送り速度 (mm/min) 12,000
Z 早送り速度 (mm/min) 15,000
心押台 心押台の移動量 (mm) 467
心押台の直径 (mm) 75
心押台のテーパ穴の形式 (mm) MT,4
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5
送り軸用電動機 (X/Z) (kW) 0.9/1.8
所要動力源 電源 (kVA) 19
タンク容量 クーラントタンク容量 (L) 85
 機械の大きさ 2500
奥行 1453
1678
重量 3300

 ※1991年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。





森精機 NC旋盤 CL-2000B 2007年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000B 2007年 査定・買取させていただきました。


先代の CL-153、CL-203 シリーズからフルモデルチェンジ

コンパクトで拡張性が高く、FA化が容易なモデルとして
森精機のラインナップ機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置 MAPPSⅢ

主軸の種類 = 主軸ベアリング軸受内径の大きさによって3種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが
加わり合計9機種のラインナップ。

森精機 CL-1500 CL-2000 シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 6 φ80mm
CL-1500M
CL-1500T
CL-2000A 8 φ100mm
CL-2000AM
CL-2000AT
CL-2000B φ110mm
CL-2000BM
CL-2000BT

今回入荷した機械は CL-2000B ガントリーローダー仕様

主軸8インチチャック

刃物台V12角

角スライドガイド

チャッカー仕様

森精機独自の統一デザインの操作盤
NC装置 MSG-805 三菱メルダスをベースとしたCNC装置
対話型自動プログラミング MAPPS対話搭載

ガントリーローダー
LG-03 スイベルハンド

ロータリー
10面ストッカー
ハンド:最大外径φ20-80mm、長さ15-80mm、質量3kgx2
ストッカー:1面15kg、最大段積高H300mmまで​
 新型 森精機 CL1500、CL-2000 についてはローダー&ストッカーのバリエーションが豊かにスイベル旋回式、平行ハンド、パレットテーブルは10面~ 選択範囲が広がりました。

 最後にカタログ掲載の仕様です。

森精機 CL-2000B 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 510
最大加工径 (mm) 440
標準加工径 (mm) 196 【256】【176】
最大加工長さ (mm) 363
棒材加工能力 (mm) 65
 移動量 X軸移動量 (mm) 245(220+25)
Z軸移動量 (mm) 370
主軸 主軸最高回転速度 (min-1) 35-3,500
主軸端形状 JIS A2-5
主軸貫通穴径 (mm) 73
主軸軸受内径 (mm) 110
刃物台 工具取付本数 (本) 10【8】【12】
角バイトシャンク部の高さ (mm) 25【20】
ボーリングバーのシャンク部の直径 (mm) 最大40【32,45,50】
刃物台の割出し時間 (秒) 0.7
送り速度 X 早送り速度 (mm/min) 24,000
Z 早送り速度 (mm/min) 24,000
心押台 心押台の移動量 (mm)
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5
送り軸用電動機 (X/Z) (kW) 1.5/2.0
所要動力源 電源 (kVA) 17.3
タンク容量 クーラントタンク容量 (L) 150
 機械の大きさ 1975 本体のみ
奥行 1667 本体のみ
1814 本体のみ
重量 2800 本体のみ

 ※2003年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。



森精機 NC旋盤 CL-20A 1996年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-20A 1996年 査定・買取させていただきました。


コンパクトで拡張性が高く、森精機のラインナップではFA化が容易なモデル。

この頃、森精機 CLシリーズは
【主軸ベアリング軸受内径の大きさ】によって3種5機種のラインナップ。

森精機 CL-15 CL-20 CL-25 シリーズラインナップ
心押し 標準チャック 主軸ベアリング
CL-15  6 φ80mm
CL-20A  8 φ100mm
CL-20B  φ110mm
CL-25A 10 φ130mm
CL-25B 12

またそれぞれに、主軸モーターの大きさが各3種類
【高トルク仕様・高速仕様・高速&高トルク仕様】あります。

今回入荷した機械は 4,000rpm 高トルクスピンドル

ガントリーローダー&ワークストッカー仕様

NC装置 MSC-521 FANUC-21TB をベースとしたCNC装置
主軸8インチチャック 刃物台V10角
オプション装備のV10角タレット 角スライド案内
・V10角の場合 最大加工径 φ260mm
・V8角の場合 最大加工径 φ310mm
自動機の為、もちろんチップコンベア付き 機械左側に ロータリーストッカー
ガントリーローダー 三つ爪ダブルハンド ロータリー10面ストッカー
ハンド:外径φ20~φ150mm、長さ10~100mm、5kg
ストッカー:1面35kgまで、段積高さ300mmまで
経過年の割には、
配電盤内部がきれいでした。

森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

最後にカタログ記載のスペックです。

森精機 CL-20A 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 470
クロススライド上の振り (mm) 380
最大加工径 (mm) 310【260】
標準加工径 (mm)
最大加工長さ (mm) 330
棒材加工能力 (mm) 51
 移動量 X軸移動量 (mm) 190(155+35)
Z軸移動量 (mm) 370
主軸 主軸最高回転速度 (min-1) 40-4000
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 61
主軸軸受内径 (mm) 100
刃物台 工具取付本数 (本) 8【10】【12】
角バイトシャンク部の高さ (mm) 25【20】
ボーリングバーのシャンク部の直径 (mm) 40【50】【20】
刃物台の割出し時間 (秒) 0.6
送り速度 X 早送り速度 (mm/min) 15,000
Z 早送り速度 (mm/min) 20,000
心押台 心押台の移動量 (mm)
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5
送り軸用電動機 (X/Z) (kW) 0.9/2.0
所要動力源 電源 (kVA) 26 (ガントリー仕様)
空気圧源 (MPa, L/min)
タンク容量 クーラントタンク容量 (L) 120
 機械の大きさ 2461
奥行 1580
2460
重量 本体2500 +ローダー

 ※1993年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。



森精機 NC旋盤 NL2000-500 2008年 (センター) MAPPS3


いつもネットをご覧いただき、誠にありがとうございます。

森精機 NC旋盤 NL2000-500 2008年 査定・買取させていただきました。

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは 「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
NCのアップグレードがあり第2世代に突入です。

ねじり剛性100%up 。超・高剛性の機械ベッド構造。

主軸剛性50%up。ビルトイン主軸を標準装備。
主軸冷却用のオイルクーラーを標準装備。

カービックカップリング刃物台に加えて
刃物台内部ミーリング機能もビルトインモーター駆動。

テールストックにボールネジが仕込まれ。
サーボモーター/NC指令で心押台を制御できます。(標準装備)
SLシリーズに続き、CLシリーズと大きなの差別化が図られています。

 MAPPSⅢ 対話を搭載して 第2世代になった 森精機 NL2000シリーズは 心間サイズは500mmのみ。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計6のバリエーションがあります。

森精機 NC旋盤 NL2000 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL2000/500 500mm 8 or 10
インチ
φ65mm –
NL2000MC/500
NL2000Y/500
NL2000S/500 –
NL2000SMC/500 –
NL2000SY/500

今回入荷した機械は、標準センターワークの加工モデルです。

KITAGAWA/北川 8インチ 中空チャック
 V12角刃物台  デジタルテールストック
MAPPSⅢ 使いやすいNC操作盤
グッドコンディション
運転時間は わずか 715時間


最後にカタログに掲載されている仕様スペックです。

森精機 NL2000/500 標準タイプ 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 923.8 (579.8)
クロススライド上の振り (mm) 755
最大加工径 (mm) 356
標準加工径 (mm) 275
最大加工長さ (mm) 510
棒材加工能力 (mm) 65
 移動量 X軸移動量 (mm) 260
Z軸移動量 (mm) 590
Y軸移動量 (mm)
主軸 主軸最高回転速度 (min-1) 5000
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 73
主軸最小割出し角度
主軸軸受内径 (mm) 120
刃物台 工具取付本数 (本) 12 [10] [16]
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 50
回転工具のツールシャンク径 (mm)
刃物台の割出し時間 (秒) 0.2
回転工具主軸最高回転数 (min-1)
送り速度 X 早送り速度 (mm/min) 30,000
Z 早送り速度 (mm/min) 30,000
Y 早送り速度 (mm/min)
心押台 心押台の移動量 (mm) 564
心押台の直径 (mm) 80
心押台のテーパ穴の形式 (mm) 回転センタMT4
電動機 主軸用電動機 (50%/30分/連続) (kW) 15/15/11
回転工具主軸用電動機 (3分/ 5分/ 連続)
送り軸用電動機 (X/Z) (kW) 2.0/3.5
所要動力源 電源 (kVA) 20.3
タンク容量 クーラントタンク容量 (L) 235
 機械の大きさ 2695
奥行 1922
2120
重量 5400

 ※2007年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX で、ぜひ【ブログみたよ】とお伝えください。
