森精機 NC旋盤 CL-200A 1998年

いつもネットをご覧いただき、誠にありがとうございます。

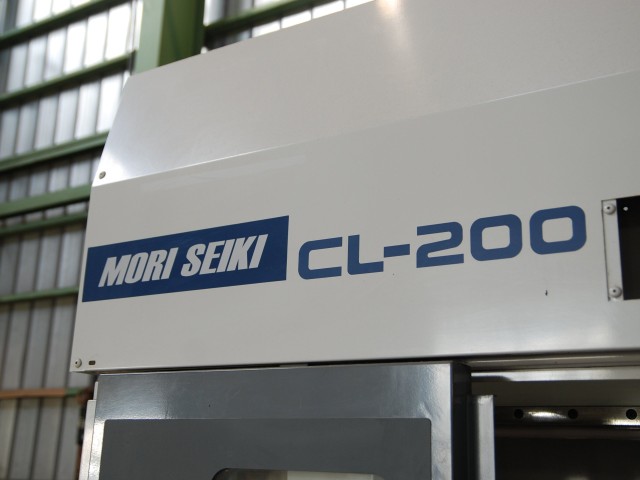

森精機 NC旋盤 CL-200A 1998年
査定・買取させていただきました。


1990年代後半、先代の CL-15、CL-20、2桁シリーズからフルモデルチェンジ。

コンパクトで拡張性が高く、FA化が容易なモデルとして森精機のラインナップ
機種の中で立ち位置は同じ。

新型CL150/CL200シリーズ 最大の変更点は 角スライドからリニアスライドへ。
高速・高精度加工モデルへと進化。

主軸の種類 = 主軸ベアリング軸受内径の大きさ によって3種。
それぞれにセンター心押し台【あり・なし】により、合計6機種のラインナップ。
主軸ベアリング軸受内径φ130mmの25型モデルは一時的にラインアウト。

森精機 CL-150 CL-200 シリーズラインナップ
心押し 標準チャック 主軸ベアリング
CL-150  6 φ80mm
CL-150 /500
CL-200A  8 φ100mm
CL-200A /500
CL-200B  φ110mm
CL-200B /500

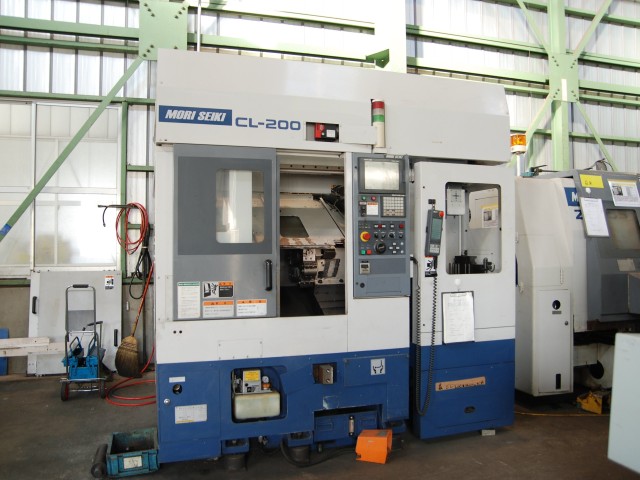

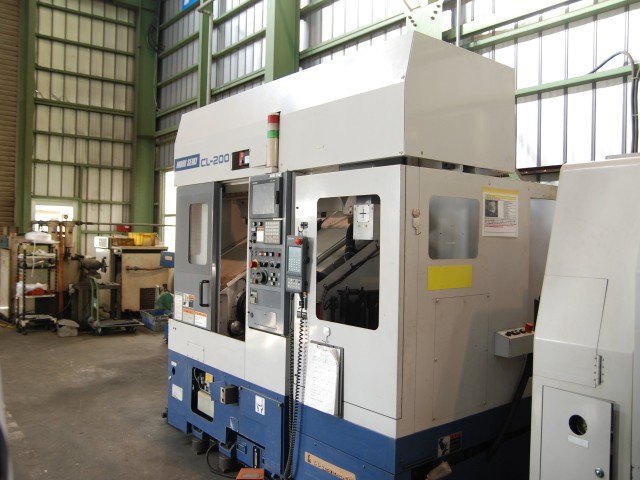

今回入荷した機械は CL-200A ガントリーローダー仕様

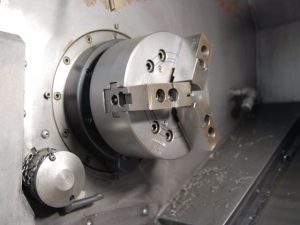

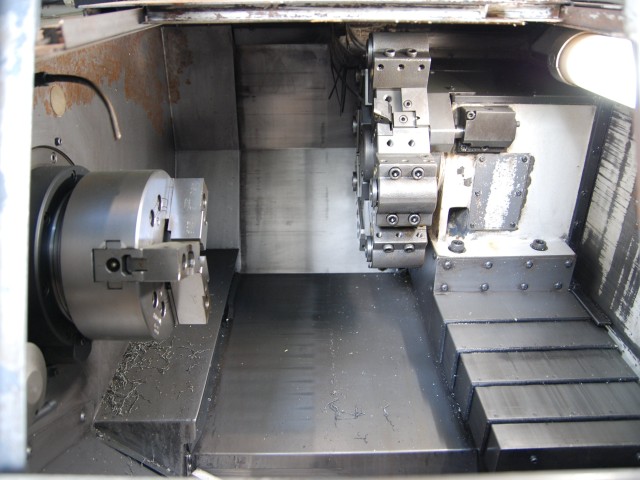

主軸8インチチャック

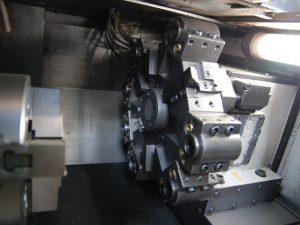

刃物台V10角

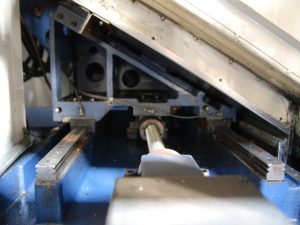

リニアスライドガイド

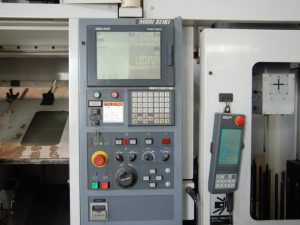

三菱メルダスをベースとしたCNC装置
NC装置 MSC-803

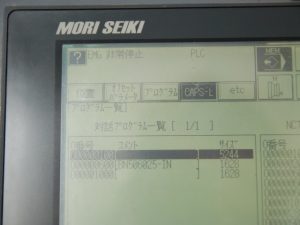

対話型自動プログラミングCAPS-Lを標準搭載

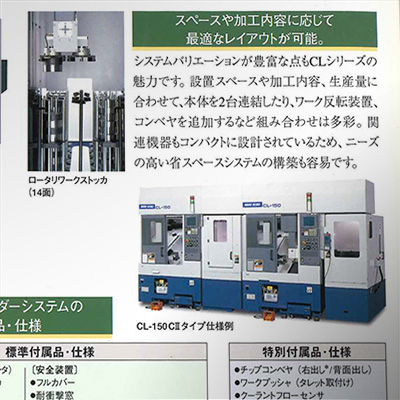

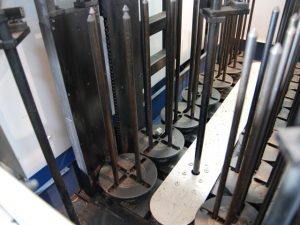

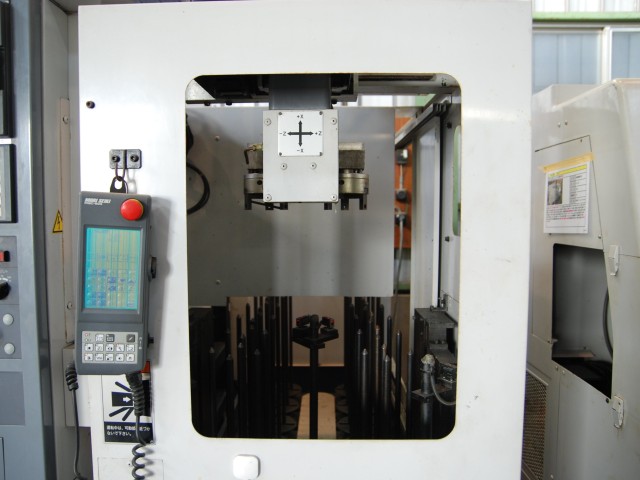

機械 右側に ロータリーストッカー
ガントリーローダー

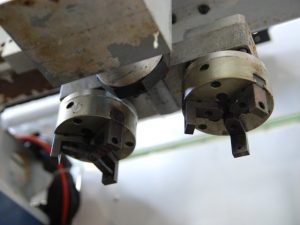

三つ爪ダブルハンド
ロータリー
14面ストッカー
ハンド:最大外径φ150mm、長さ120mm、質量5kg
ストッカー:1面35kg、最大段積高H500mmまで

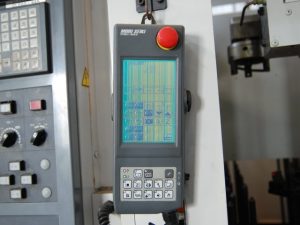

リモコン液晶割れ。交換してからの出荷です。

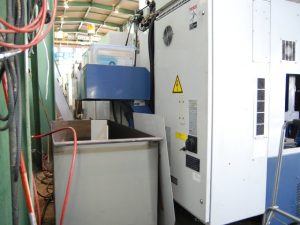

リフトアップ ヒンジ式チップコンベア 背面出し
 森精機 CL-200A ガントリー仕様の場合 ・ハンドエアーブロー
・チャックエアーブロー
・主軸オリエンテーション
・ワークカウンタ これらはパッケージで標準装備です。



 森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。
最後にカタログ掲載の仕様です。

森精機 CL-200A 主な仕様 【オプション】※
 能力・容量 ベッド上の振り (前カバーとの干渉) (mm) 515
最大加工径 (mm) 410
標準加工径 (mm) 199【259】
最大加工長さ (mm) 330
棒材加工能力 (mm) 51
 移動量 X軸移動量 (mm) 235(205+30)
Z軸移動量 (mm) 318
主軸 主軸最高回転速度 (min-1) 45-4,500
主軸端形状 JIS A2-6
主軸貫通穴径 (mm) 61
主軸軸受内径 (mm) 100
刃物台 工具取付本数 (本) 10【8】
角バイトシャンク部の高さ (mm) 25
ボーリングバーのシャンク部の直径 (mm) 最大40【50】
刃物台の割出し時間 (秒) 0.7
送り速度 X 早送り速度 (mm/min) 30,000
Z 早送り速度 (mm/min) 30,000
心押台 心押台の移動量 (mm)
心押台の直径 (mm)
心押台のテーパ穴の形式 (mm)
電動機 主軸用電動機 (30分/連続) (kW) 7.5/5.5
送り軸用電動機 (X/Z) (kW) 1.5/2.0
所要動力源 電源 (kVA) 29 ガントリー仕様
タンク容量 クーラントタンク容量 (L) 123
 機械の大きさ 2350 ガントリー仕様
奥行 1811 ガントリー仕様
2295 ガントリー仕様
重量 2450

 ※1997年カタログデータより記載



この商品は【売約済み】です。
